Autodesk Inventor si Plant 3D. Export.

Cum putea exporta sau converti modelul AutoCAD Plant 3D in Inventor si viceversa?

Utilizatorii se asteapta sa poata importa direct modelul DWG. Din cauza diferentelor dintre obiectele fiecarei aplicatii si object enabler-e necesare, acest lucru nu e posibil.

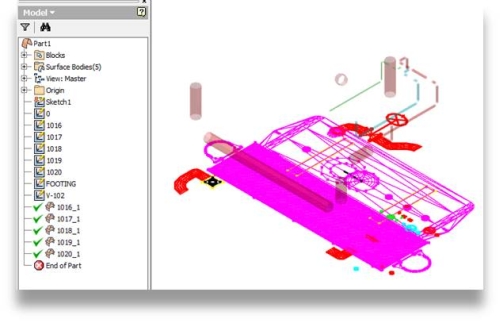

Figura 1. Rezultatul importului DWG direct in Inventor

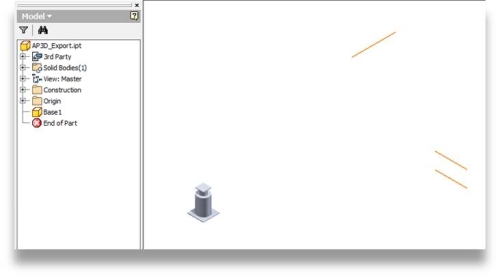

Figura 2. Rezultatul exportului in SAT sau STEP din Plant si importului acestuia in Inventor.


Situatia 1. AutoCAD Plant 3D catre Autodesk Inventor

  • Modelul din AutoCAD Plant 3D se exporta in fisier dwg AutoCAD cu comanda Export to AutoCAD…
  • Fisierul exportat se deschide inapoi in AutoCAD (AutoCAD, Plant3D, Mechanical) si se exporta in format IGES (IGESExport).

Nota: Il puteti importa direct in Inventor obtinand intreaga structura a ansamblului.



  • Anumite obiecte geometrice nu se vor regasi (mapa) in obiecte echivalente Inventor 3D, de ex: linii cu grosime utilizate la gratarele platformelor.
  • Obiectele precum “grating” se convertesc in Inventor ca 3DSketch. Apoi, schita trebuie promovata in mediu Construction si afisa vizibilitatea ei.
  • Deorece componentele pot ajunge in AutoCAD grupate, in prealabil, prin explodare, se poate obtine structura separata (tot in AutoCAD).

Metoda de import din Plant 3D

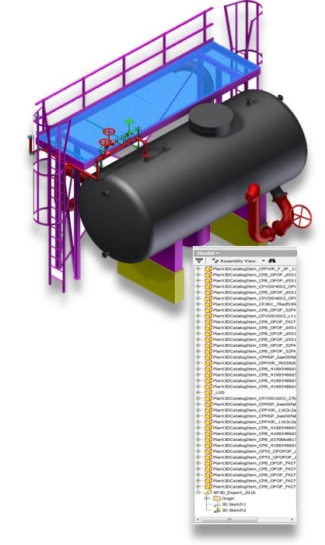

Figura 3. Import cu structura completa

Situatia 2. Autodesk Inventor catre AutoCAD Plant 3D

  • Utilizand formatul de fisier *.adsk, inteligenta si metadata pot fi trimise din Inventor catre Plant3D.
  • Exemplu de informatie transferabila: racordurile si proprietatile asociate (debit etc).
  • Inventor poate simplifica modelul si impacheta piesele/subansamblurile care nu sunt necesare ca elemente separate (Shrinkwrap sau Simplify).
  • Obiectele pot fi exportate separat via fisier *.adsk sau
  • Elementele se pot grupa pe kituri si exporta acestea separat, urmand sa se reasambleze in Plant 3D folosind acelasi sistem de coordonate.

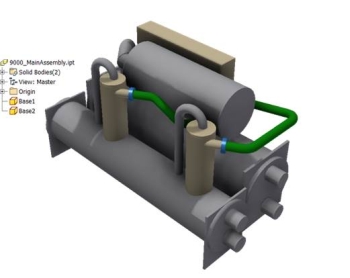

Figura 4. Inventor Assembly

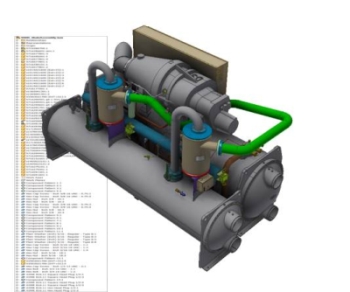

Figura 5. Piesa sau subansamblu simplificat

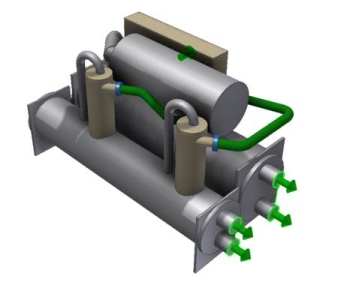

Figura 6. *.adsk (Autodesk Exchange File)

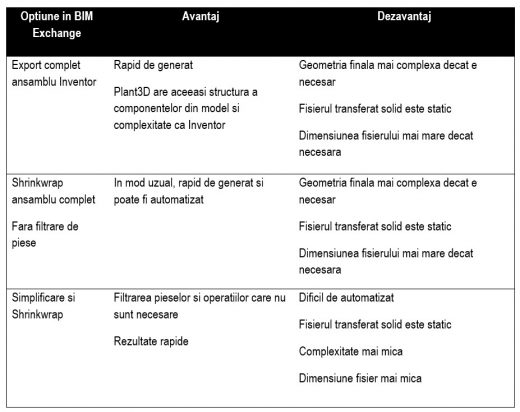

Rezumat
