Balustrade in Revit – imblanzirea bestiei

… sau exorcismul lor. Trebuie sa recunoastem ca tool-ul de balustrade (Railing) din Revit poate deveni, cateodata, sursa de frustrare si de cuvinte care mai bine ar sta nerostite Smile

Probabil ati utilizat, cel putin la inceput, tipul acesta de balustrada si ati incercat sa umpleti ultimul panou de sticla. Iar apoi, cand s-a modificat ceva in proiect, masuratorile reveneau si din nou trebuia sa modificati tipul familiilor de panouri.

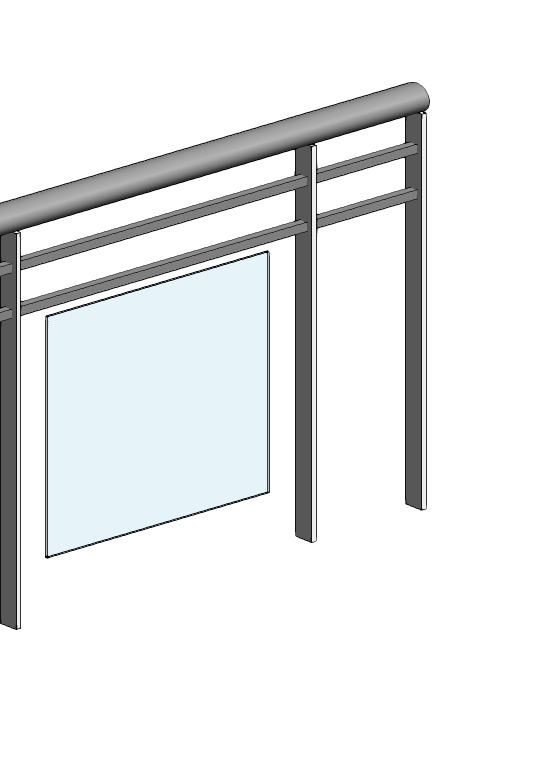

balustrada-revit-default

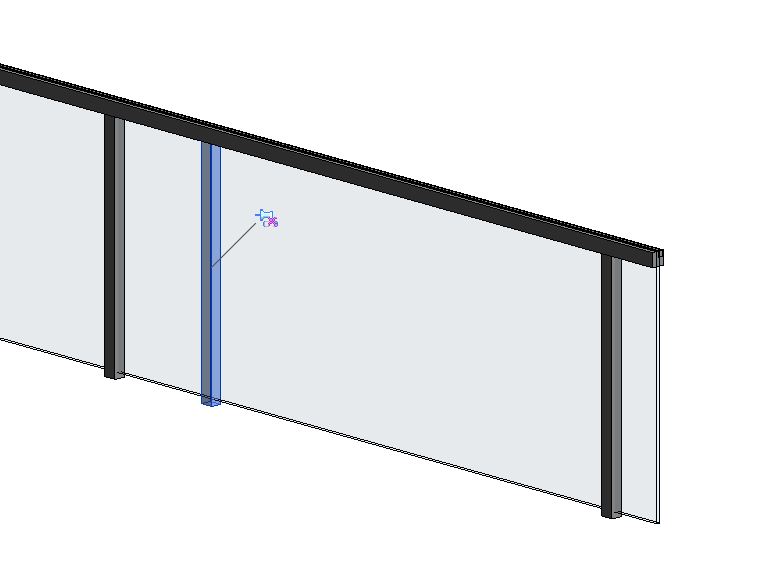

Cum ar fi daca balustrii s-ar putea muta individual? Mai mult, daca panourile de sticla s-ar actualiza dupa mutare?

Ideal ar fi ca acest lucru sa fie functionalitate default, insa idealul e ceva mai greu de atins.

In schimb, printr-o mica sedinta de “exorcism”, se poate ajunge la rezultatul de mai jos.

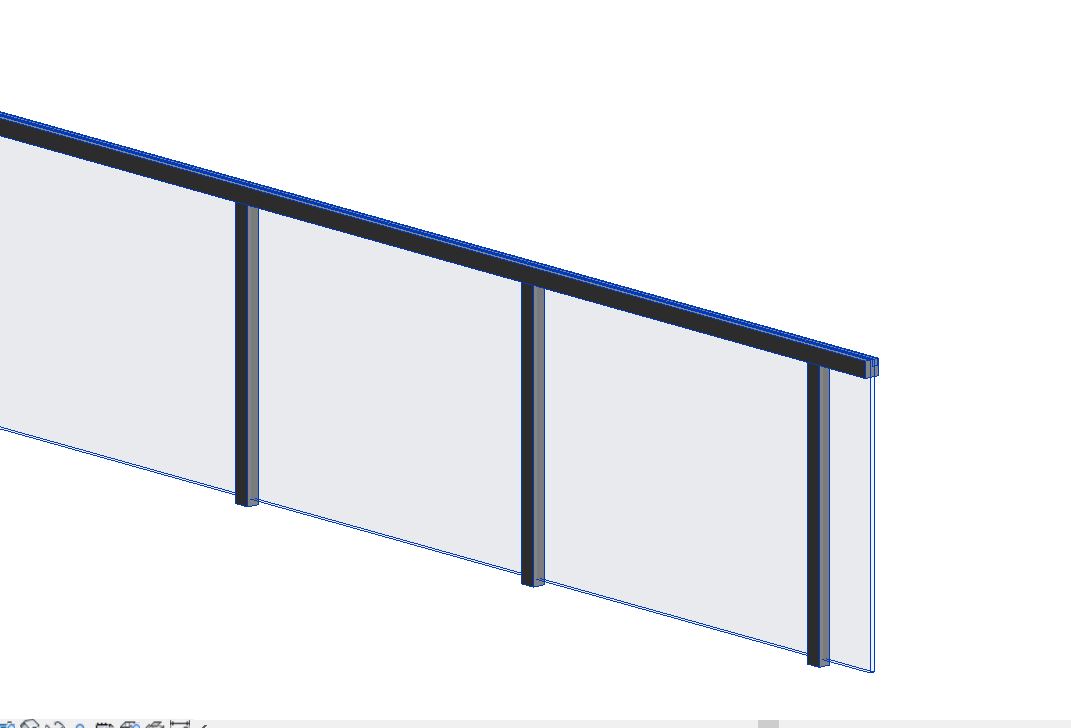

balustrada-revit-railing

Ce se vede in pozele de mai sus este o balustrada, insa nu este creata in modul conventional.

Este de fapt doar o mana curenta (optiunea Handrail) cu suporti.

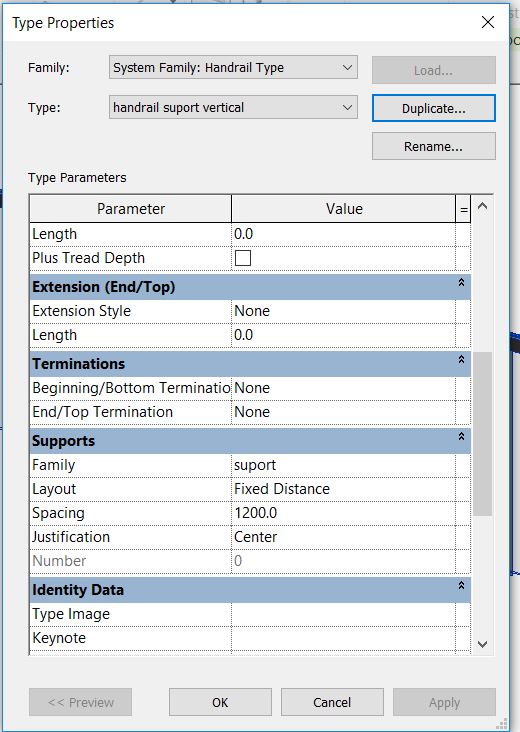

setari-handrail-mana-curenta-revit

In acelasi timp, panoul de sticla este de fapt un element orizontal cuprins in structura balustradei. Se creeaza un profil vertical care se “plimba” pe toata lungimea balustradei, iar materialul acestuia va fi “Glass”.

Profilul de sticla va fi inserat  in optiunea “Rail Structure (Non-Continuous)”.

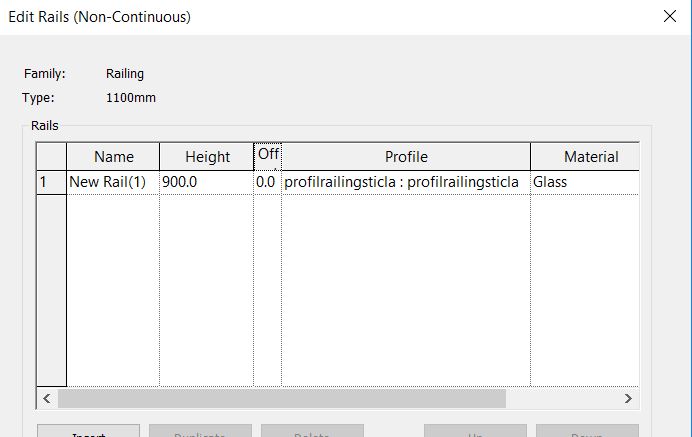

setari-balustrada-sticla-revit

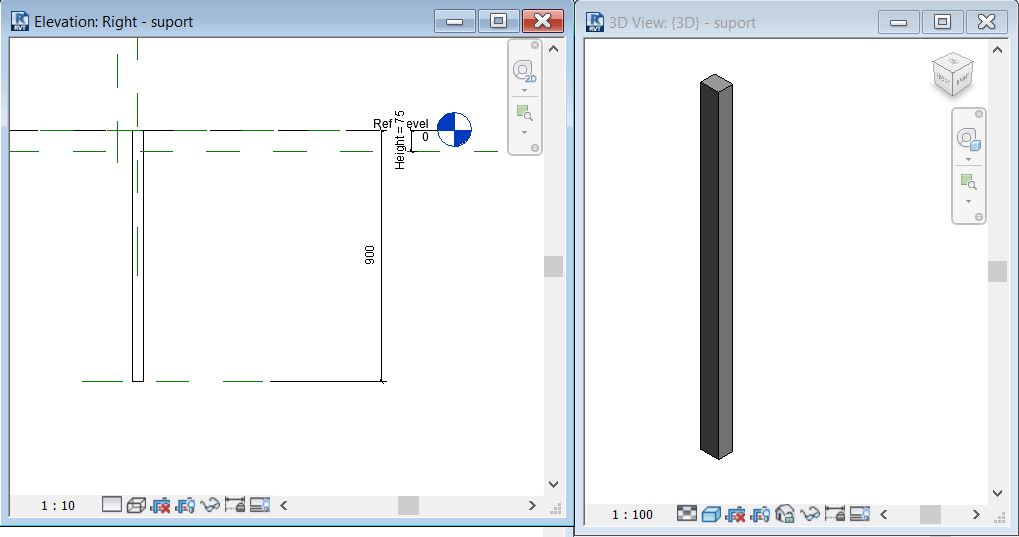

Acum ca am rezolvat panourile, balustrii vor fi o familie de suporti (Railing Support). Continutul OOTB (Out of the box) din Revit vine cu astfel de suporti, dar sunt folositi pentru prinderea in perete a mainii curente. Insa nimeni nu spune ca nu putem sa-i facem verticali, cu parametri de instanta pe inaltime si sectiunea profilului. Acesti parametri vor controla inaltimea montantului atunci cand inaltimea totala a balustradei se modifica.



Inca o ciudatenie a programului in cazul balustrilor (Baluster) este ca acestia nu se pot extrage in liste (Schedules). Atunci cand folosim suporti de mana curenta, insa, vom putea crea si astfel de liste.

Intr-adevar, ce am prezentat mai sus este un workaround care are si dezavantaje (schimbarea inaltimii balustradei implica schimbarea manuala a inaltimii suportilor), insa speram ca in versiunile urmatoare aceste artificii nu vor mai fi necesare.

Apropos de wishlist-uri, in ultimii ani Autodesk implementeaza cerintele utilizatorilor. Daca aveti o sugestie pentru Revit tot ce aveti de facut este sa mergeti la Revit Ideas si verificati daca ceea ce doriti sa propuneti exista deja in lista. Daca da, atunci votati acea optiune. Cererile cu ACCEPTED vor aparea in versiunile urmatoare ale programului.
