Una dintre cele mai frecvente probleme care apare in cotarea unui desen de executie in Autodesk Inventor este: „Cum dimensionez intersectia aparenta a muchiilor?”
In fapt, solutia este una destul de usoara, dar necesita putina practica.

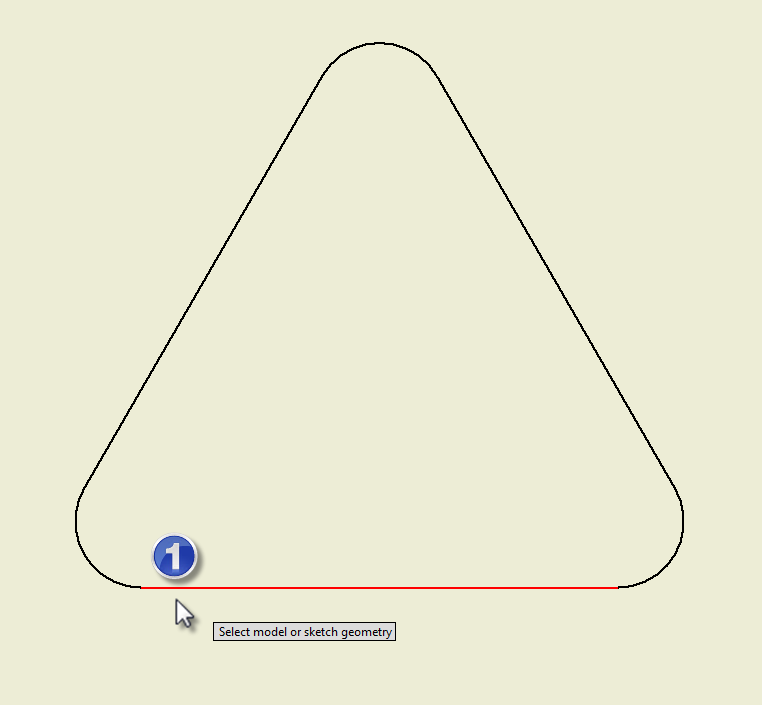

Astfel, dupa realizarea vederii aferente, se porneste comanda Dimension (din meniul Annotate) si se alege prima muchie.

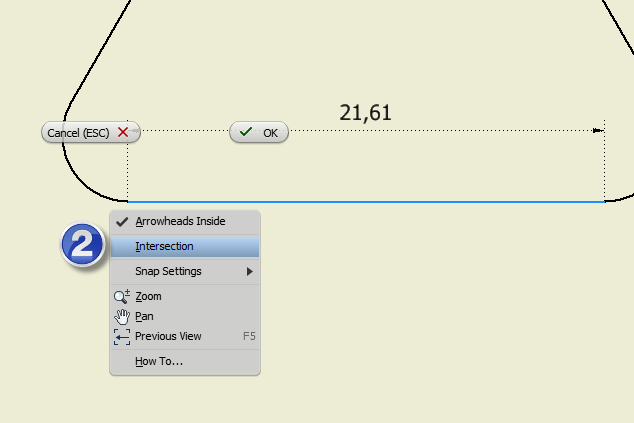

Apoi, inainte de selectare celei de a doua muchii, se realizeaza clic dreapta mouse si se selecteaza optiunea “Intersection”.

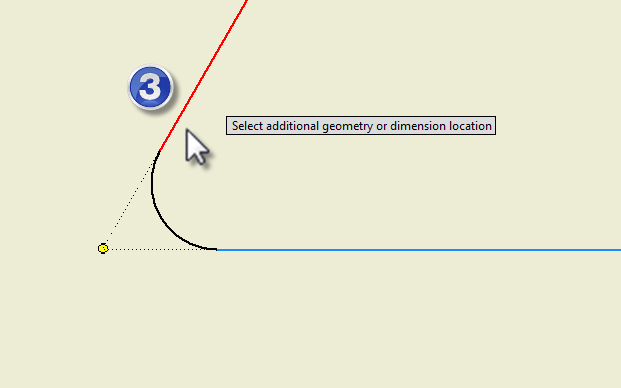

Abia cum putem selecta si muchia a doua, obtinandu-se prima intersectie aparenta.

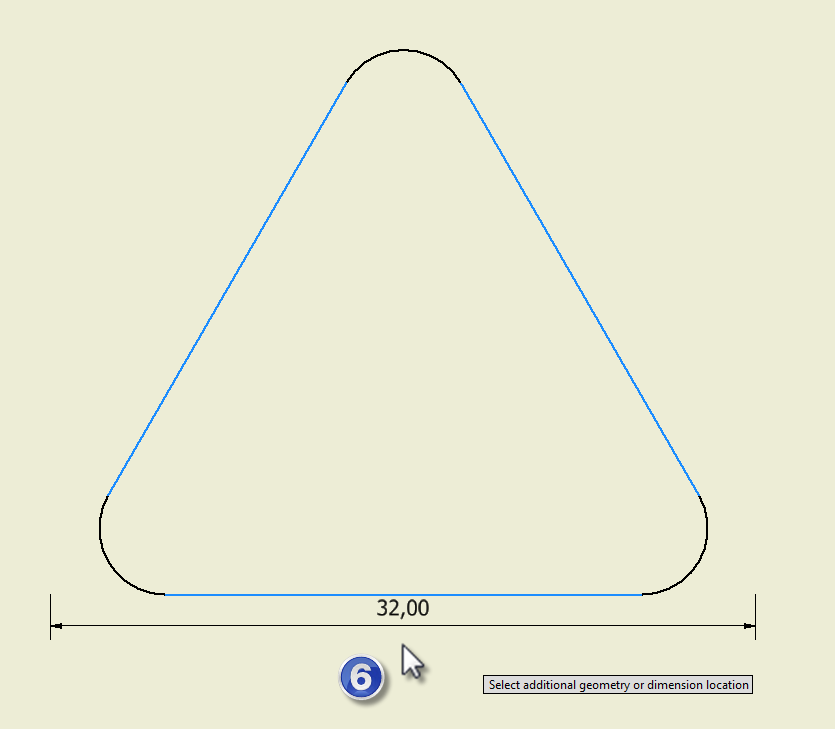

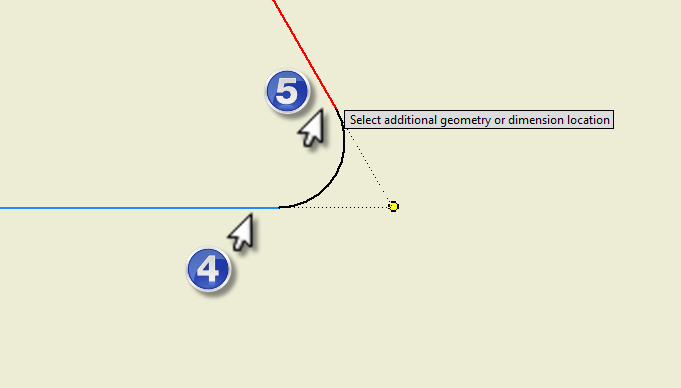

Gasirea celei de a doua intersectii se realizeaza similar. In acest exemplu avem doua intersectii aparente. Astfel, selectati muchia a treia si apoi cu butonul din dreapta al mouse-ului selectati iar optiunea “Intersection” si apoi muchia patru de intersectie aparenta, obtinand si cea de a doua intersectie aparenta.

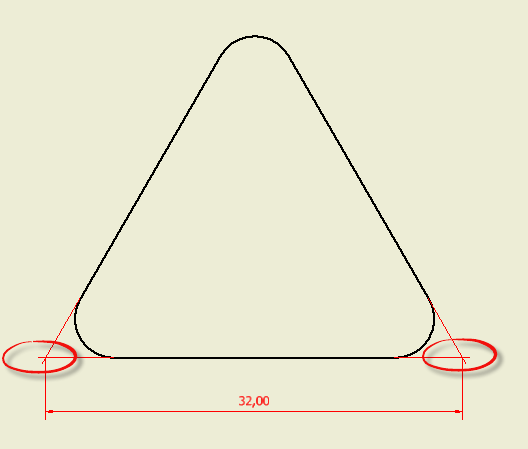

Nu mai ramane decat sa pozitionati in plansa cota, iar liniile ajutatoare vor aparea imediat.

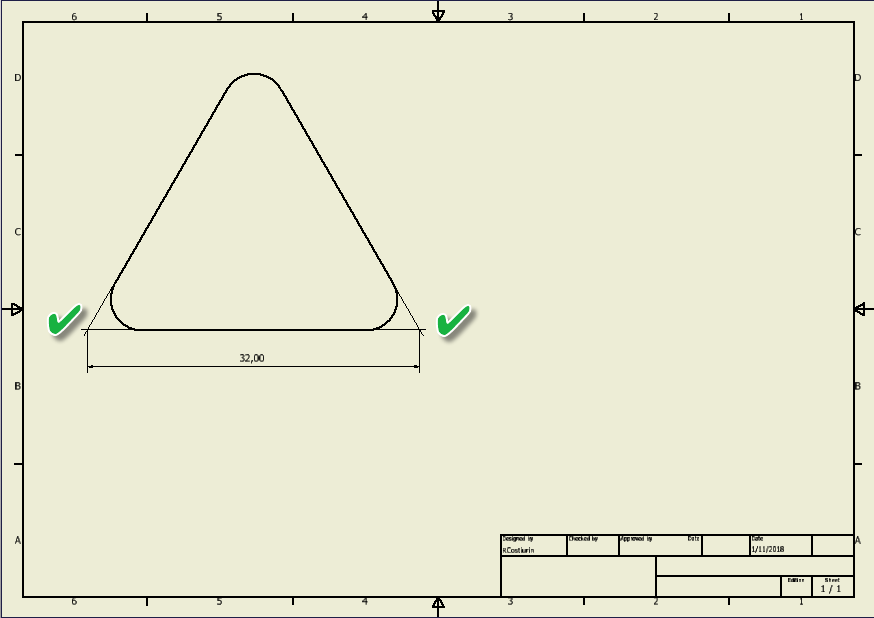

Rezultatul final.
