Functia de extragere a solidelor dintr-un coridor din Civil 3D

Functia de extragere a solidelor dintr-un coridor creaza un corp solid din shape-uri si link-uri corespunzatoare coridorului.

Aceaste entitati generice AutoCAD pot fi utilizate pentru analiza si vizualizare sau impreuna cu alte aplicatii care nu pot interactiona direct cu modelul coridorului din Civil 3D.
De multe ori realizam profile longitudinale pentru diverse lucrari de infrastructura, fie ca vorbim despre lucrari de drumuri, lucrari de rauri sau chiar lucrari pentru canalizare si alimentare cu apa.

In aceasta etapa vom discuta despre cum putem sa figuram, in mod automat, pe un profil longitudinal o lucrare ce a fost proiectata sau cum sa extragem un solid dintr-un coridor.

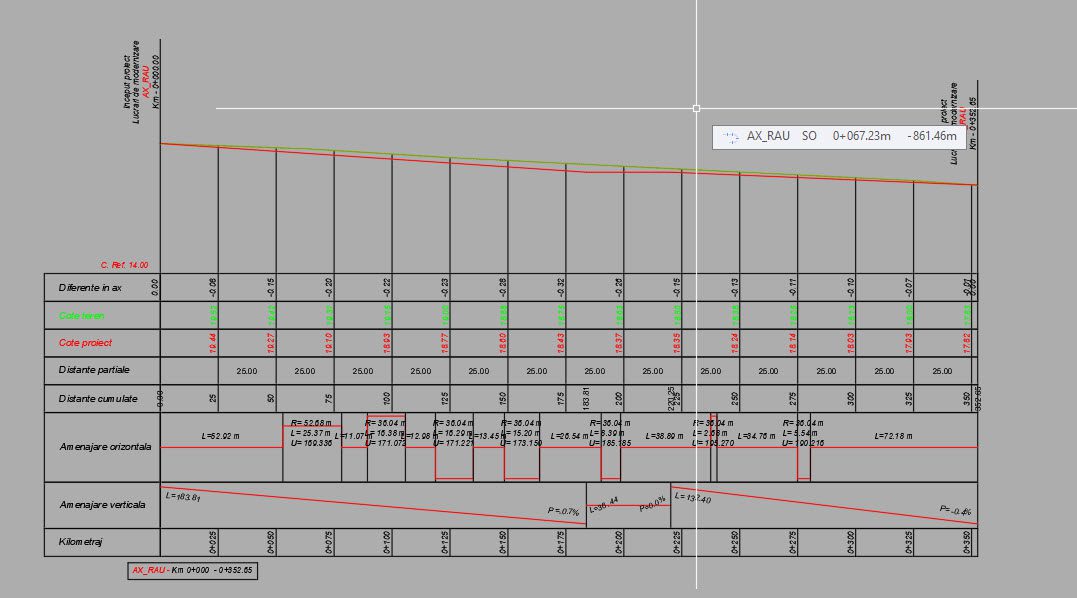

I.    Realizarea profilului longitudinal dupa un aliniament stabilit pe plan
II.   Creare linie rosie pe profilul longitudinal
III.  Generarea sau definirea unui tip de sectiune cu ansamble si subansamble
IV.  Realizarea coridorului (lucrarea propusa)
V.   Extragerea de solide din acel coridor.
VI.  Atribuirea solidelor pe profilul longitudinal

Functia de extragere a solidelor dintr-un coridor din Civil 3D

Functia de extragere a solidelor dintr-un coridor din Civil 3D

Functia de extragere a solidelor dintr-un coridor din Civil 3D

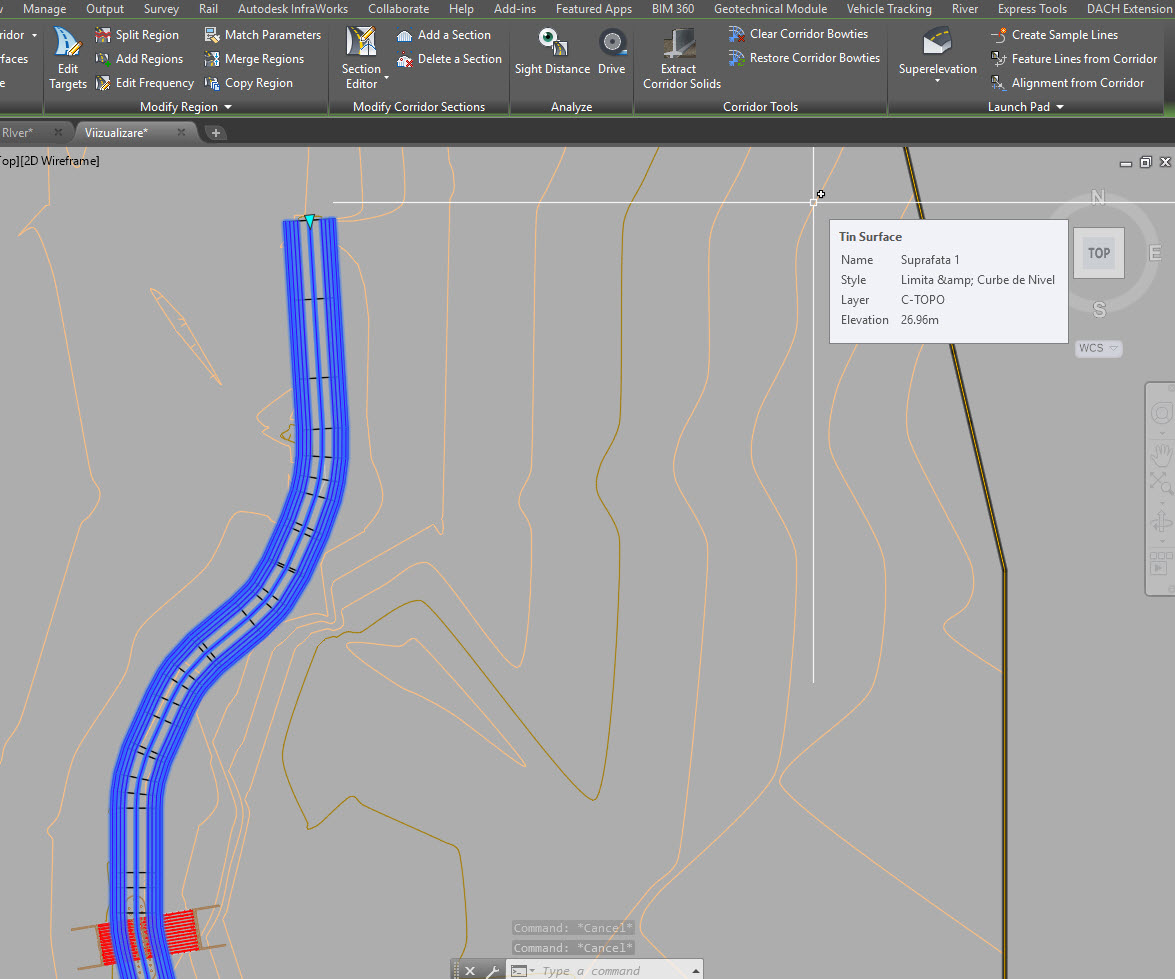

In momentul in care ne selectam coridorul, ne va aparea ribonul contextual unde vom identifica butonul din imaginea de mai sus.

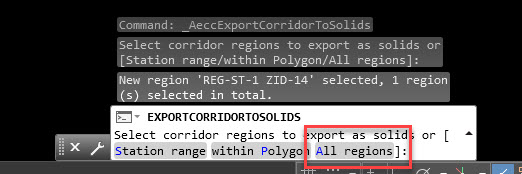

In momentul in care apasam pe butonul de „extragere solide” colimatorul se va transforma intr-un patratel de selectie. Dam un clic scurt pe coridor si ne uitam in linia de comanda pentru pasi suplimentari.

Functia de extragere a solidelor dintr-un coridor din Civil 3D

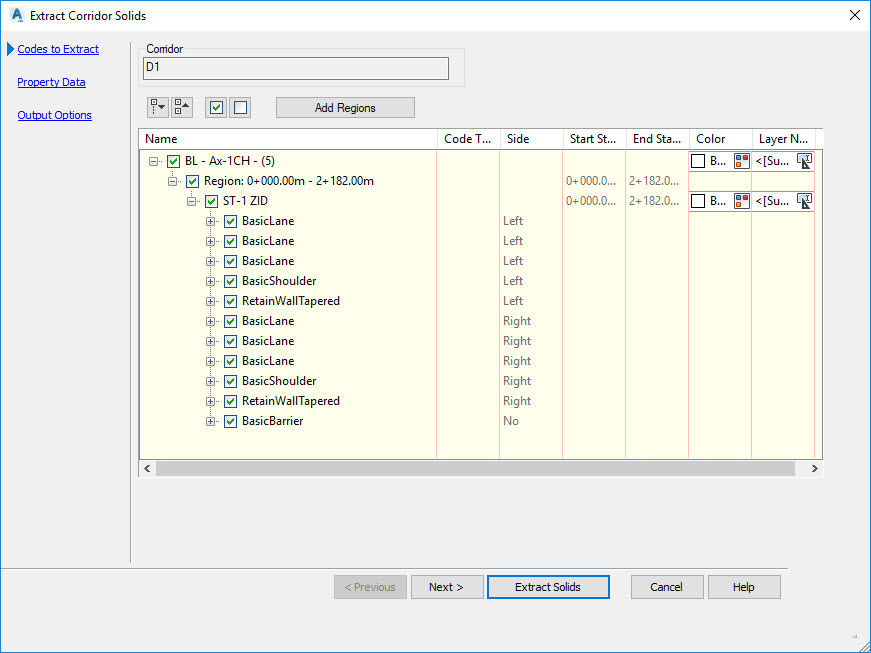

Vom opta pentru ultima comanda, cea cu „all regions”, moment in care va aparea imaginea de mai jos

Functia de extragere a solidelor dintr-un coridor din Civil 3D
Next–> Next–>Extract Solids sau direct Extract Solids.

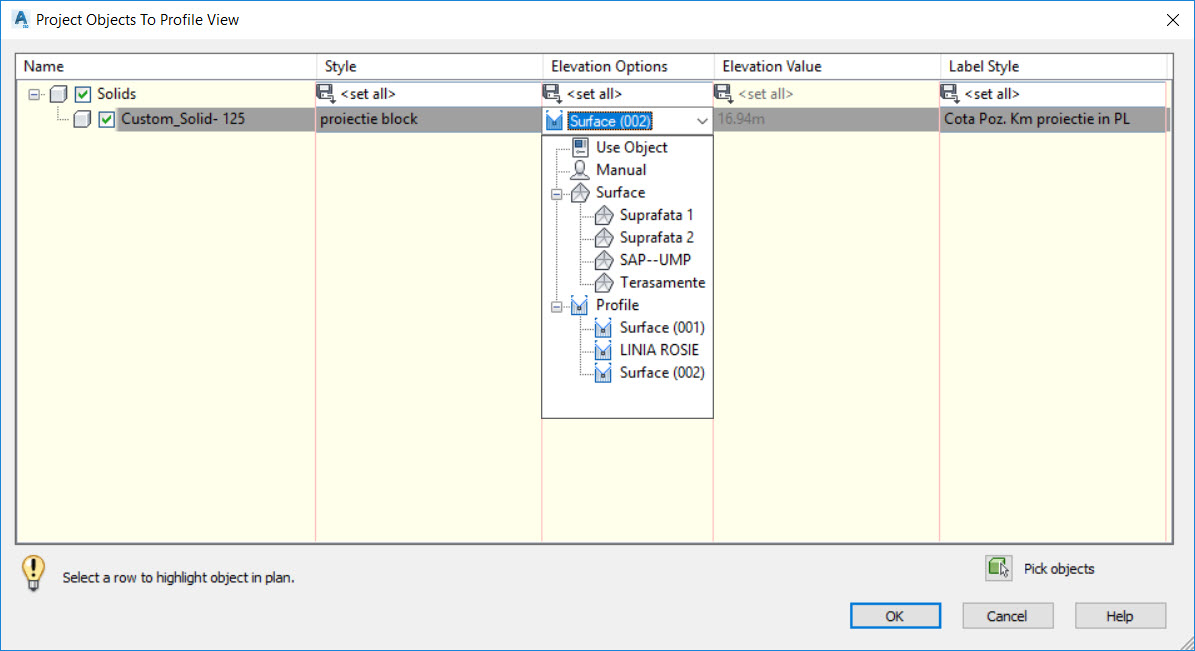

Vom selecta solidele si ne vom indrepta catre butonul Profile View–> Project Objects To Profile View–> unde vom atribui solidele catre acel profil longitudinal selectat.
Functia de extragere a solidelor dintr-un coridor din Civil 3D

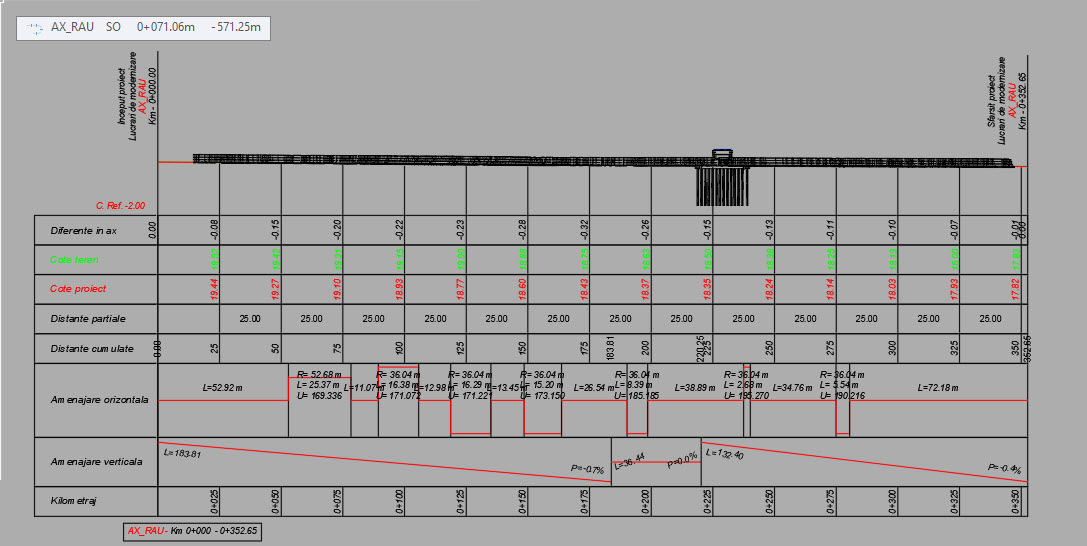

Iar finalul va arata in felul urmator:
Functia de extragere a solidelor dintr-un coridor din Civil 3D

Functia de extragere a solidelor dintr-un coridor din Civil 3D

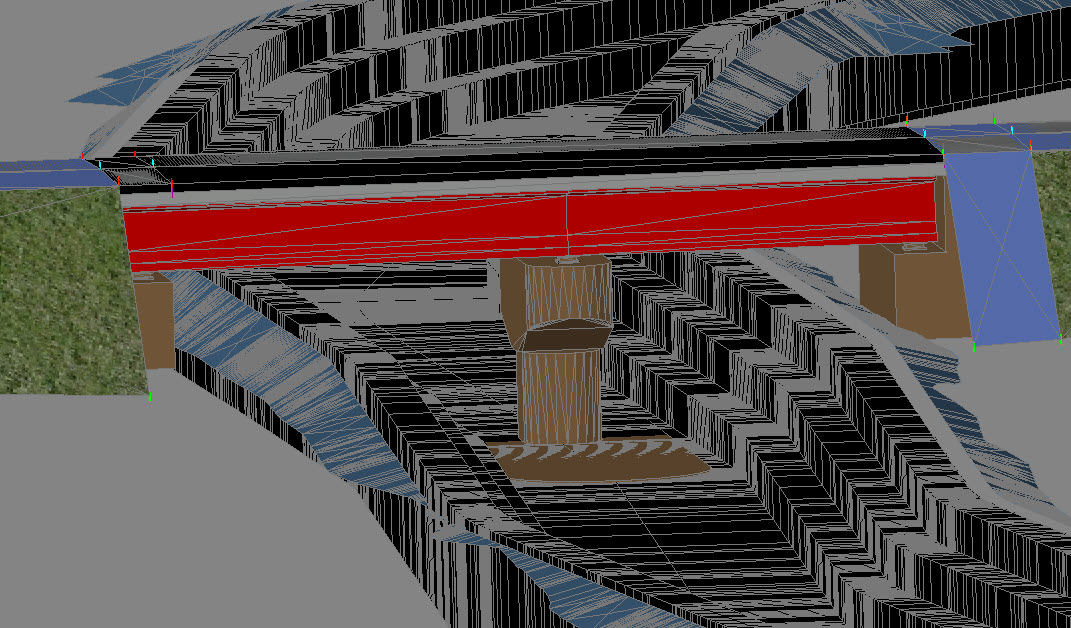

Ceea ce se vede in imaginea de sus va fi figurat si pe un profil longitudinal.

Functia de extragere a solidelor dintr-un coridor din Civil 3D

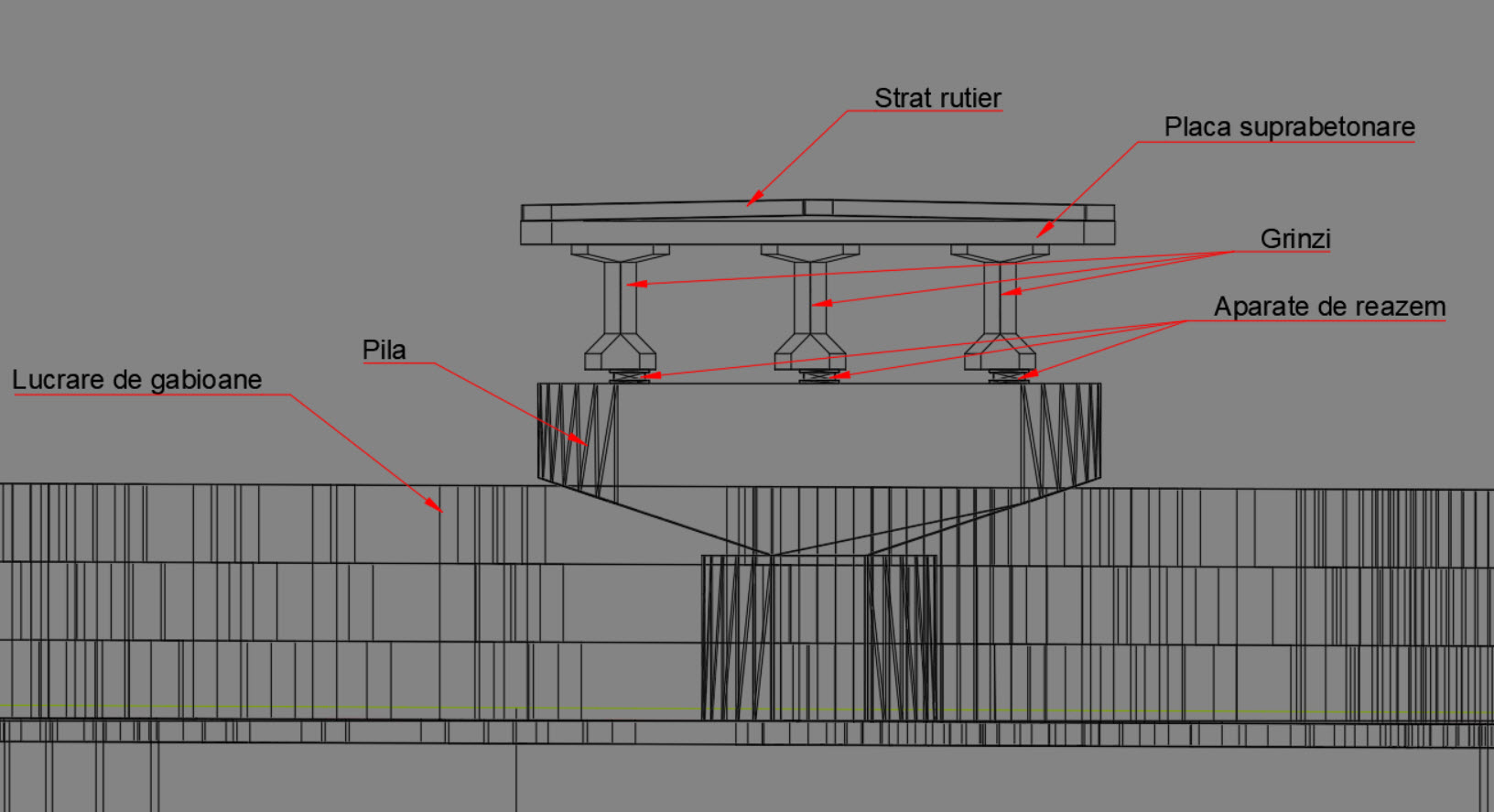

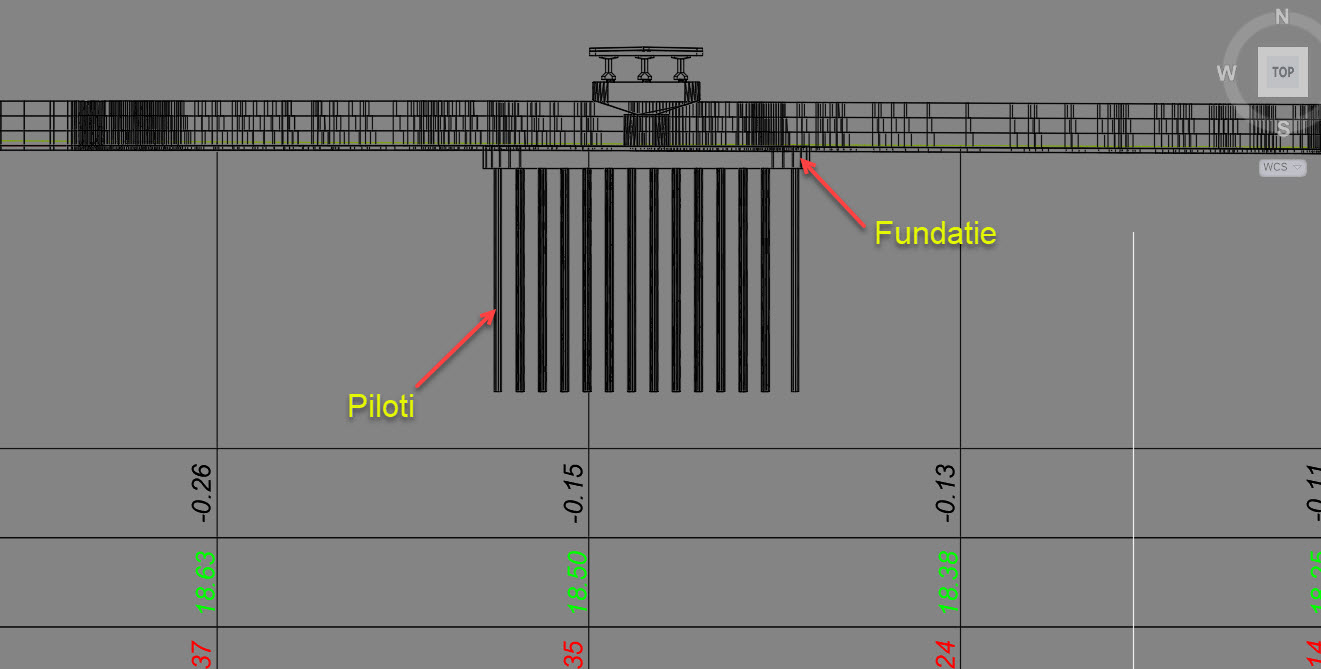

Mai jos avem o imagine unde se vede gradul de detaliere de pe un profil longitudinal.

Functia de extragere a solidelor dintr-un coridor din Civil 3D
