Generarea automata a incarcarilor din vant in Robot Structural Analysis Professional

Programul de calcul structural Robot Structural Analysis Professional dispune de cateva instrumente foarte utile ce ne ajuta sa definim mai rapid si mai corect incarcarile pe structuri. Dintre acestea veti vedea mai jos cateva exemple de utilizare a optiunii de generare automata a incarcarii din vant aplicate pe diferite tipuri de structuri.
Acest instrument de generare a incarcarilor din vant se bazeaza pe motorul de modelare al programului Autodesk Simulation CFD si permite simularea reala a curentilor generati de vant in jurul structurii.

Aceasta tehnologie de simulare functioneaza similar cu un tunel de vant si permite vizualizarea pe culori a zonelor de presiune si succtiune pe model astfel incat proiectantul sa inteleaga efectele globale si locale ale vantului pe structuri din cele mai complicate ca forma.

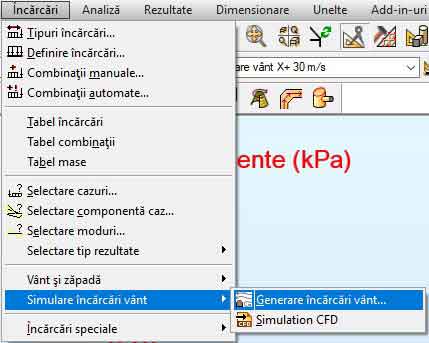

Din meniul Incarcari – Simulare incarcari vant se alege optiunea Generare incarcari vant…

Meniul Incarcari - Simulare incarcari vant

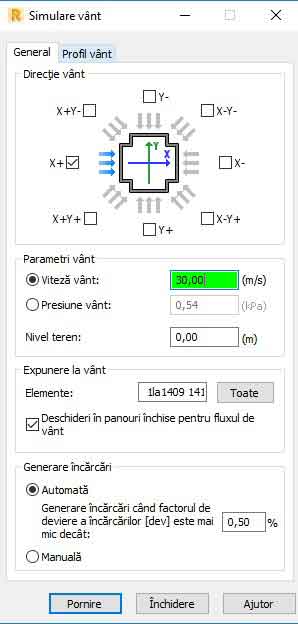

Fereastra in care se definesc parametrii pe baza carora programul genereaza automat incarcarea din vant este urmatoarea:

Meniul Incarcari-Simulare incarcari vant

Aici se poate alege directia vantului (fiecare directie selectata implica generarea a cate unui caz de incarcare de tip vant), parametrii incarcarii care pot fi de tip viteza (m/s) sau presiune (kPa), cota terenului (m).

Mai jos puteti vedea cateva exemple de incarcari din vant generate automat cu aceasta optiune, pe diferite tipuri de structuri.

Culoarea rosie reprezinta zonele pe care vantul are efect de presiune asupra structurii, iar zone de culoare albastru reprezinta zonele pe care vantul are efect de succtiune.



STRUCTURA DE TIP HALA

Hala inchisa cu structura de rezistenta in cadre din grinzi cu zabrele spatiale avand dimensiune in plan 23x43m si inaltime de 10m.

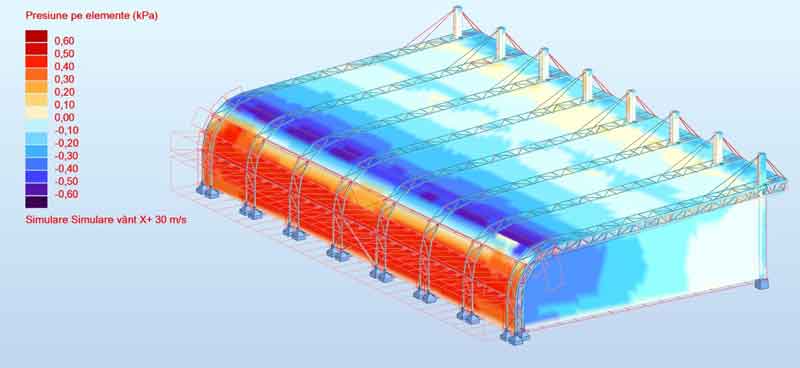

Simulare vant-Structura de tip hala

PANOU PUBLICITAR

Panou publicitar 3,5×2,6 avand o inaltime de 5.5m.

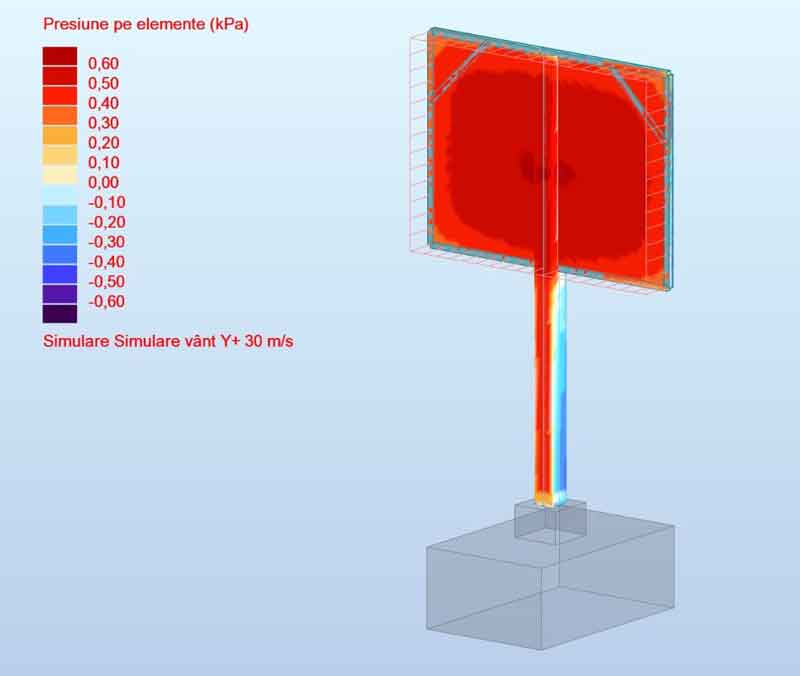

Simulare vant-Panou publicitar

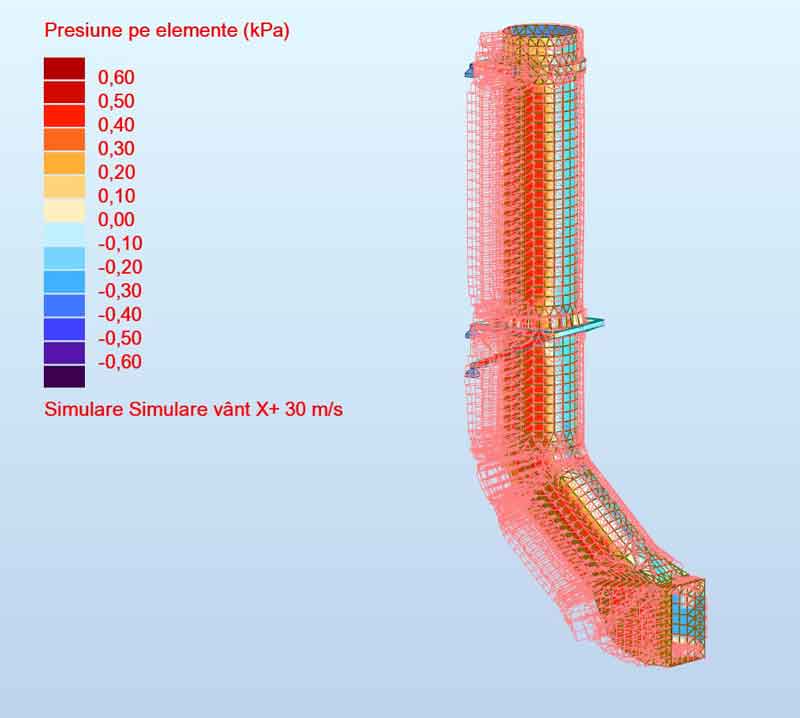

CONDUCTA SUSTINUTA PE SUPORT METALIC

Tronson de conducta de transport a gazelor arse in procese industriale, avand diametrul de 3,5m si sustinuta pe suporti metalici, montata pe o cladire industriala.

STRUCTURA METALICA INDUSTRIALA INCHISA

Cladire industriala inchisa de mari dimensiuni avand dimensiuni in plan de 25x40m si inaltime de 100m.

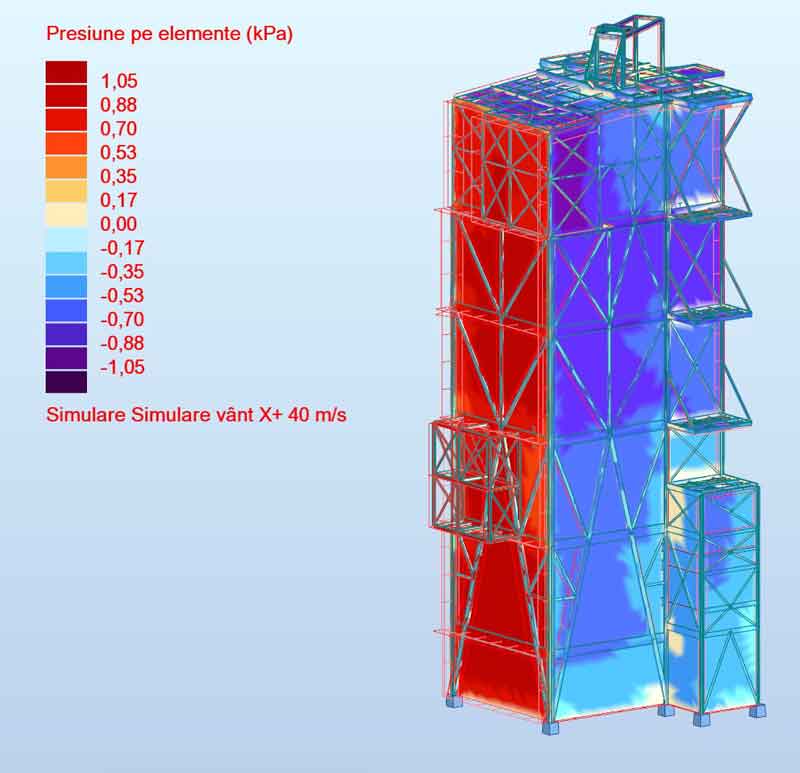

Simulare vant-Structura metalica industriala inchisa
