Simularea operarii sistemelor de ventilatie

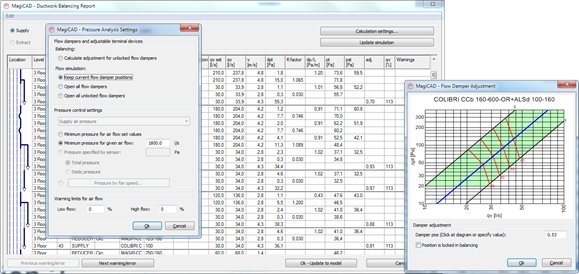

MagiCAD dispune acum de calcule de simulare noi pentru sistemele de ventilatii, luand in considerare distrubutia reala a debitelor de aer. Calculele de simulare permit obtinerea de rezultate exacte in vederea verificarii comportamentului sistemului de distributie de aer bazat pe setari diferite ale echipamentelor si pozitia atenuatoarelor.
2.
Conectarea standard este parametrizabila pentru tubulaturi rectangulare

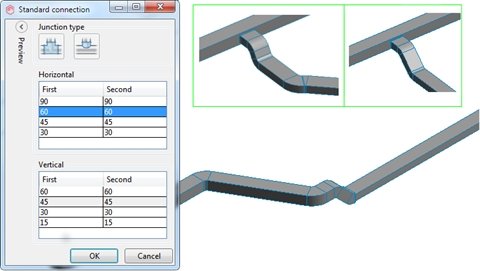

Functia “Standard Connection” este o optiune ce permite echipamentelor sa fie conectate la o retea utilizand coturi standard (15, 30, 45, 60 si 90), conectand fie doua capete libere de tubulatura, fie un capat liber cu laterala altei tubulaturi. Acum se pot conecta tubulaturi cu inaltimi de montaj diferite si care au dimensiuni diferite. Daca tubulaturile au dimensiuni diferite, MagiCAD va adauga automat reductii atunci cand se conecteaza.
Montarea panourilor de vizitare in proiecte de ventilatii

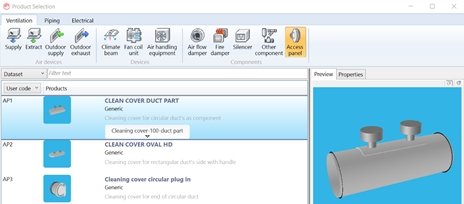

Acum se pot monta panouri de vizitare ca un tip nou de produs. Exista o multime de tipuri din care se pot alege, inclusiv circulare, semicirculare, plane sau capace.
Selectarea si configurarea ramificatiilor

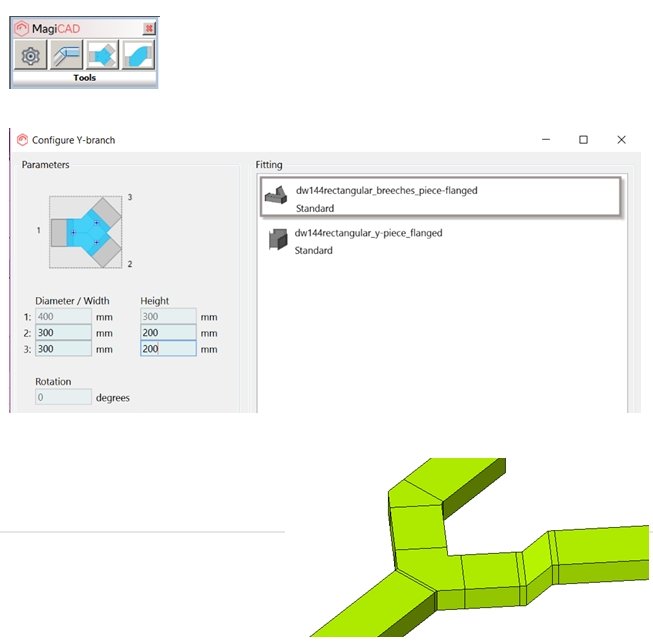

MagiCAD ofera o functionalitate noua pentru selectarea, configurarea si montarea ramificatiilor direct din toolbar in timp ce se modeleaza tubulatura.
Este simplu de utilizat: se selecteaza fittingul dorit, se introduc dimensiunile conectorilor si se pozitioneaza.
Flanse pentru tubulaturi rectangulare

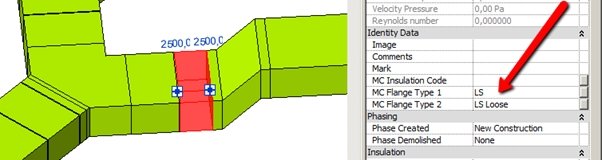

Se pot defini flanse pentru tubulatura in dataset si atribuirea flanselor dupa tipul tubulaturii obtinand astfel o lista de cantitati corecta. Cu ajutorul functiei Split Segment se pot seta lungimi standard de fabricatie si apoi se pot atribui flanse si fitinguri. Acest lucru permite numararea corecta in generarea BOM si a comenzilor pentru executie.
Realizarea calculelor bazate pe temperatura efectiva a dispozitivelor

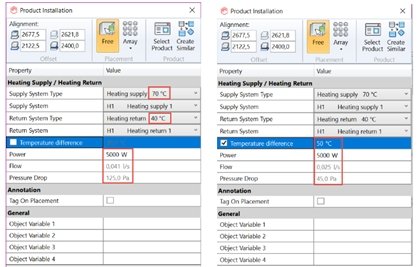

Pentru un calcul mai exact al debitului pentru dimensionare si pierdere de presiune, acum este posibila suprascrierea temperaturilor dintr-un sistem cu cele reale ale dispozitivelor din acel sistem. Debitele cat mai corecte sunt necesare pentru dimensionarea pompelor si a tevilor. Atunci cand diferentele de temperatura sunt utilizate cu grinzi racite, radiatoare etc, debitul si pierderea de presiune sunt calculate automat.
FIND & REPLACE pentru assembly-uri Revit

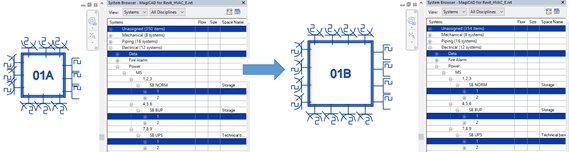

Functia Find & Replace poate inlocui acum assembly-uri intre ele si poate restabili circuitele electrice in functie de noile dispozitive dintr-un assembly. Datele din circuite se vor reface tinand cont de noile elemente existente.
Scheme de tablouri imbunatatite

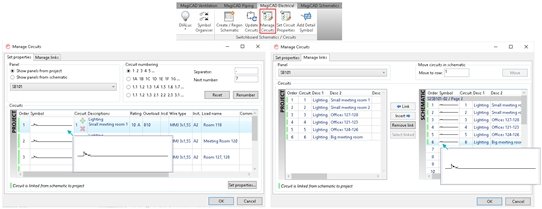

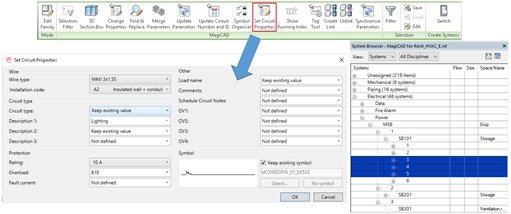

Cu noua functie Set Circuit Properties este posibila definirea datelor de circuit pentru circuite preselectate imediat ce au fost adaugate in proiect, reducandu-se erorile si imbunatatind modul de lucru. Acum nu mai este necesara utilizarea ferestrei Manage Circuits pentru a face modificari una cate una. Mai mult, acum este disponibila intreaga lista de circuite impreuna cu simbolul schematic, astfel fiind mai simpla identificarea acestora, fara a mai deschide plansele.
Conventii de denumire (nomenclator) pentru familiile Revit

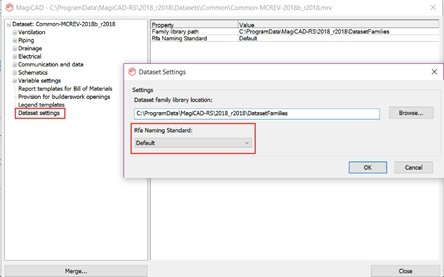

Se pot defini si selecta conventii de denumire pentru familiile de Revit din dataset-ul MagiCAD. Aceasta noua functionalitate permite selectarea denumirilor familiilor (RFA) din standardele Revit (www.revitstandards.org) sau utilizarea denumirii originale.
