SOFiSTiK Bridge Modeler

De la plasarea comenzii veti primi in 48 ore lucratoare un email cu un numar de serie si datele de descarcare ale aplicatiei software.

Descriere

SOFiSTiK Bridge Modeler este o aplicatie tip plug-in pentru Revit utilizata la modelarea podurilor.

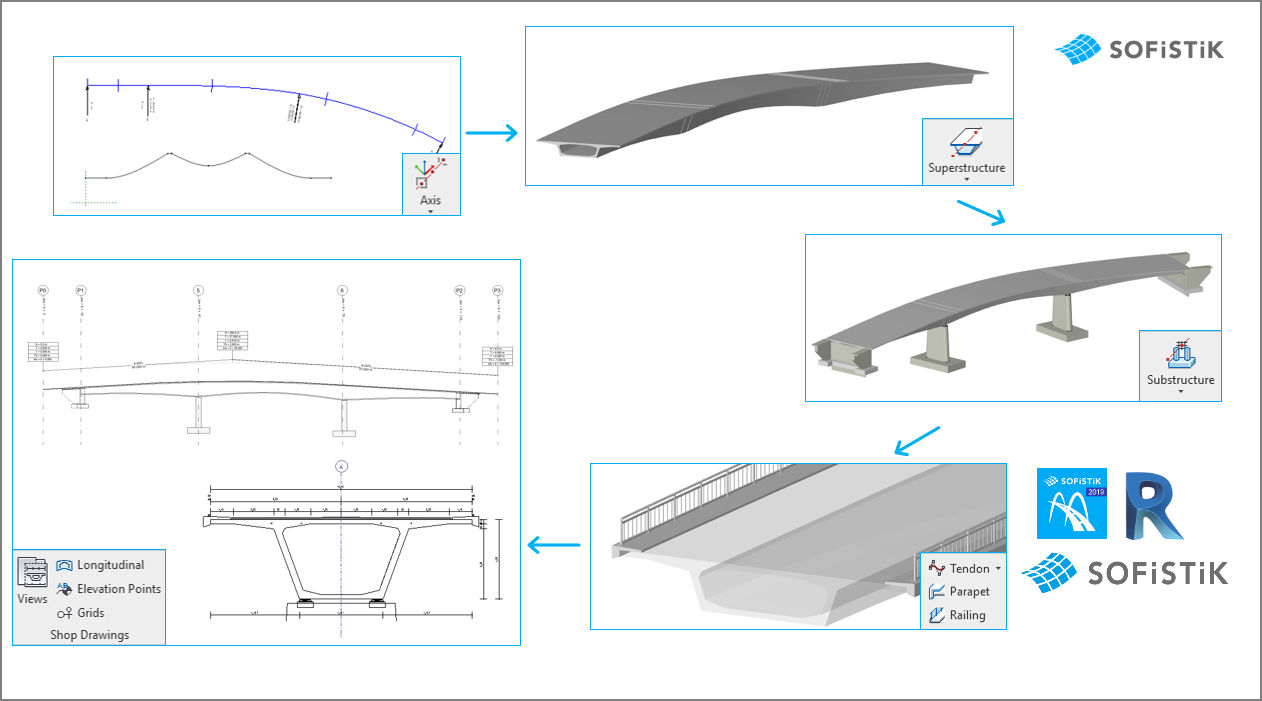

Scopul principal este modelarea 3D parametrica a podurilor utilizand parametri de aliniament si familii generice in Autodesk Revit. Axul podului poate fi creat prin definirea punctelor de interes (placements) sau utilizand parametri de aliniament.

Componentele podurilor sunt modelate de-a lungul unui ax, intre punctele de interes, utilizand profile parametrizate de pod. Elementele structurale pot fi amplasate in punctele definite si conectate intre ele. Elemente aditionale ce echipeaza un pod, cum ar fi parapeti si balustrade, pot fi de asemenea modelate. Generarea automata a sectiunilor transversale, longitudinale, elevatii si vederi in plan ajuta la extragerea documentatiei de executie din modelul 3D.

Modelul obtinut este complet parametrizat, lucru foarte util pentru structuri complexe in cazul actualizarii modelului sau modificarii acestuia.

Aplicatia SOFiSTiK Bridge Modeler este compatibila cu modul de lucru BIM, in care modelul 3D reprezinta sursa principala de informatie necesara pentru planificarea si executia proiectului.

Functionalitati de baza pentru proiectarea podurilor:

  • Crearea axului 3D al podului utilizand informatiile de aliniament sau prin importul acestora din fisiere externe (de ex: LandXML)
  • Crearea elementelor structurale ale podului utilizand profile parametrizate si axul podului
  • Crearea de poduri din grinzi longitudinale
  • Crearea de elemente componente bazate pe familii generice (culee, pile)
  • Crearea de componente de pod de-a lungul axului
  • Crearea de elemente componente ce echipeaza podul cum ar fi parapeti si balustrade
  • Parametrizarea completa a axelor, elementelor de fundatii, suprastructura, parapeti si balustrade.
  • Generarea automata a vederilor in sectiune cotate si a vederilor in plan cu informatii de aliniament.
  • Generarea automata a sectiunii longitudinale cu informatii despre alinamentul vertical
  • Crearea cotelor curbe pentru axe si muchiile podului
  • Crearea descrierilor pentru axul podului
  • Crearea tabelului cu elevatiile punctelor
  • Crearea alternativa a unui solid 3D din baza de date SOFiSTiK Bridge

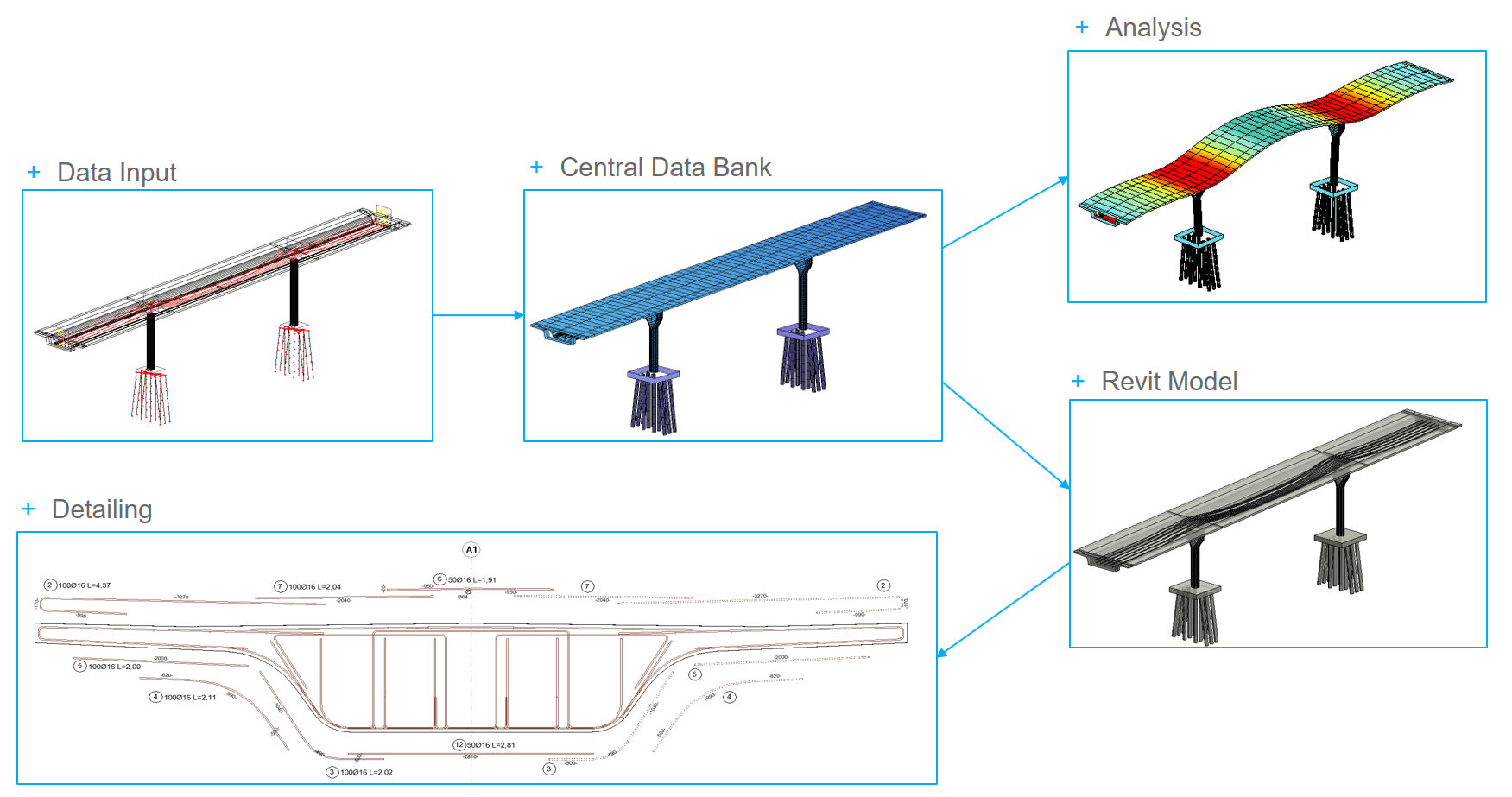

Aflati cum SOFiSTiK Bridge Modeler se integreaza in fluxul de lucru BIM din proiectarea podurilor descarcand articolul BIM Workflow for Bridge Design.



Pentru mai multe informatii despre SOFiSTiK Bridge Modeler sau pentru a vedea o lista completa a functionalitatilor, puteti vizita site-ul web SOFiSTiK: https://www.sofistik.com/products/bim-cad/bridge-modeler

Daca doriti informatii suplimentare, va rugam sa ne contactati la numarul de telefon 0312 288 088.

Informații suplimentare

Abonament

1 an

Tipul licentei

Single User (Standalone), Multi User (Network)
