Semne si culori conventionale utilizate in aplicatia Urbano

Conducte pentru fluide

In toate proiectele de alimentare cu apa si canalizare, este necesar sa figuram reteaua trasata conform STAS 185/1-89 Instalatii – conducte pentru fluide.

In acest articol vom arata cum sa modificam proprietatea unei linii (Linetype Layer) Urbano, ce reprezinta reteaua de canalizare/refulare sau de alimentare cu apa.

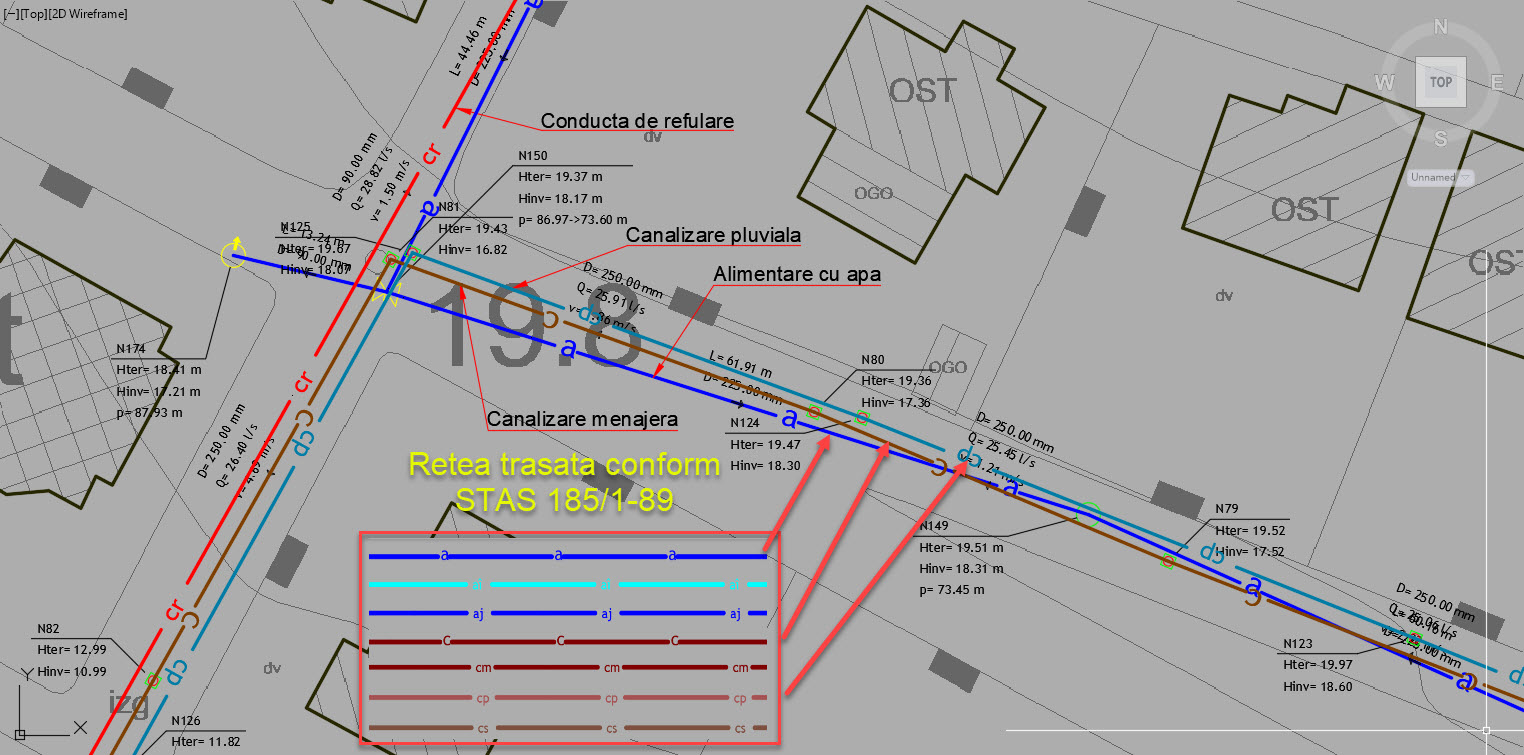

Retea trasata conform STAS 185/1-89

Semne si culori conventionale

Putem sa realizam aceasta etapa in timp ce ne trasam sau dupa ce am finalizat reteaua de conducte.

Etape:

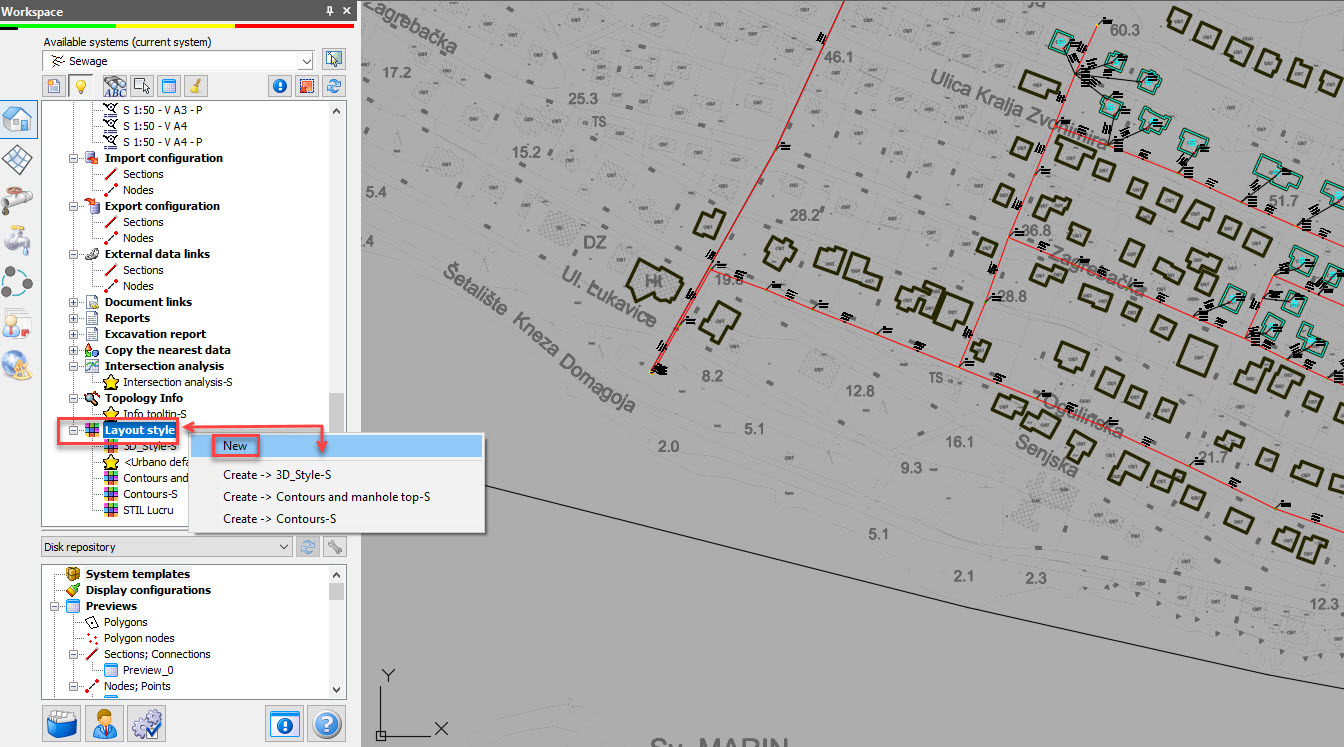

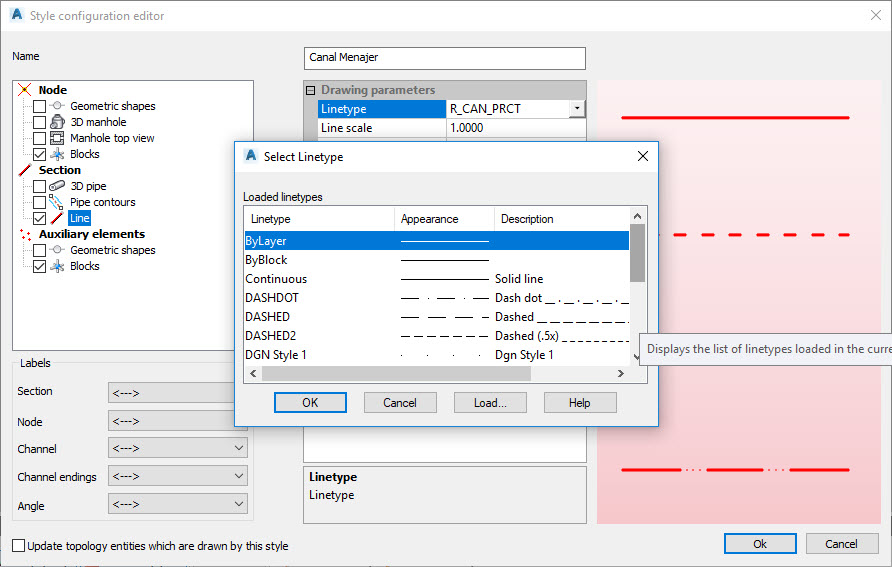

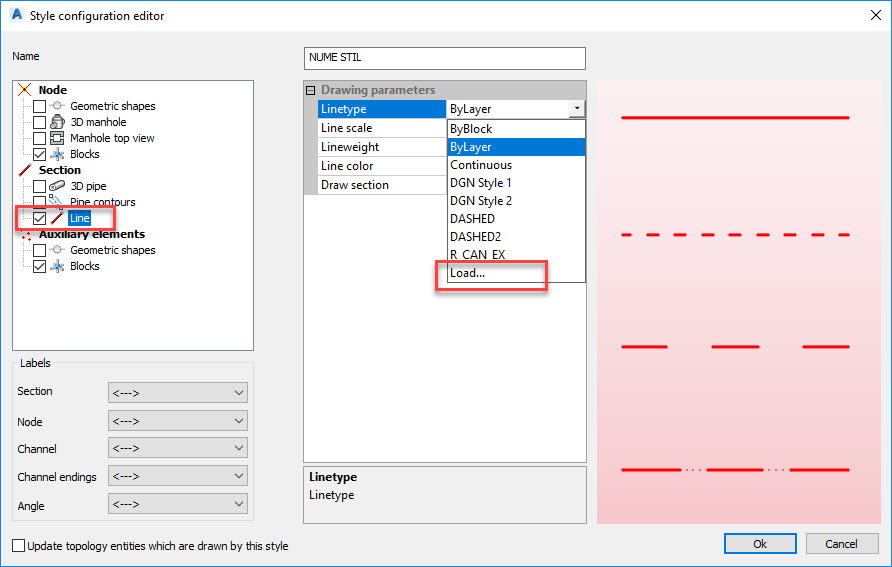

1. Mergem in Layout Style si procedam ca in imaginile de mai jos:

Ne selectam layer-ul corespunzator lucrarii noastre.

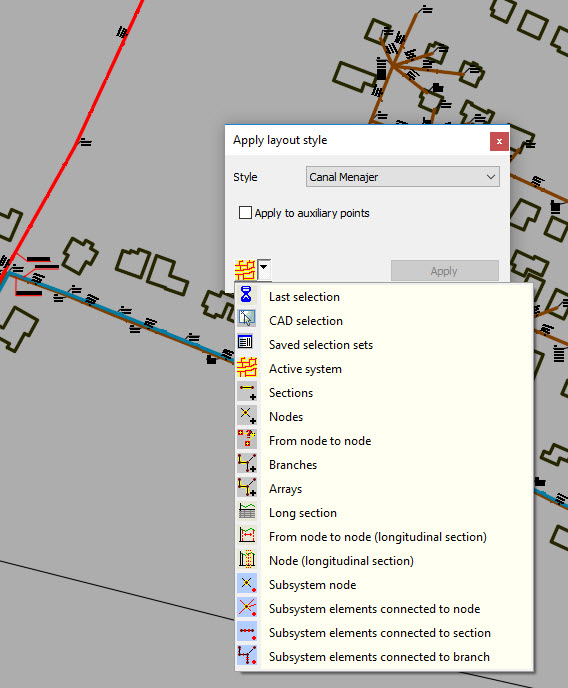

2. Apelam din Layout Style stilul nostru proaspat creat (Canal menajer in cazul de mai jos):

Alegem optiunea de Active system, Arrays sau Branches, iar dupa ce am selectat reteaua apasam butonul Apply. In acest moment reteaua se va modifica conform cerintelor noastre.

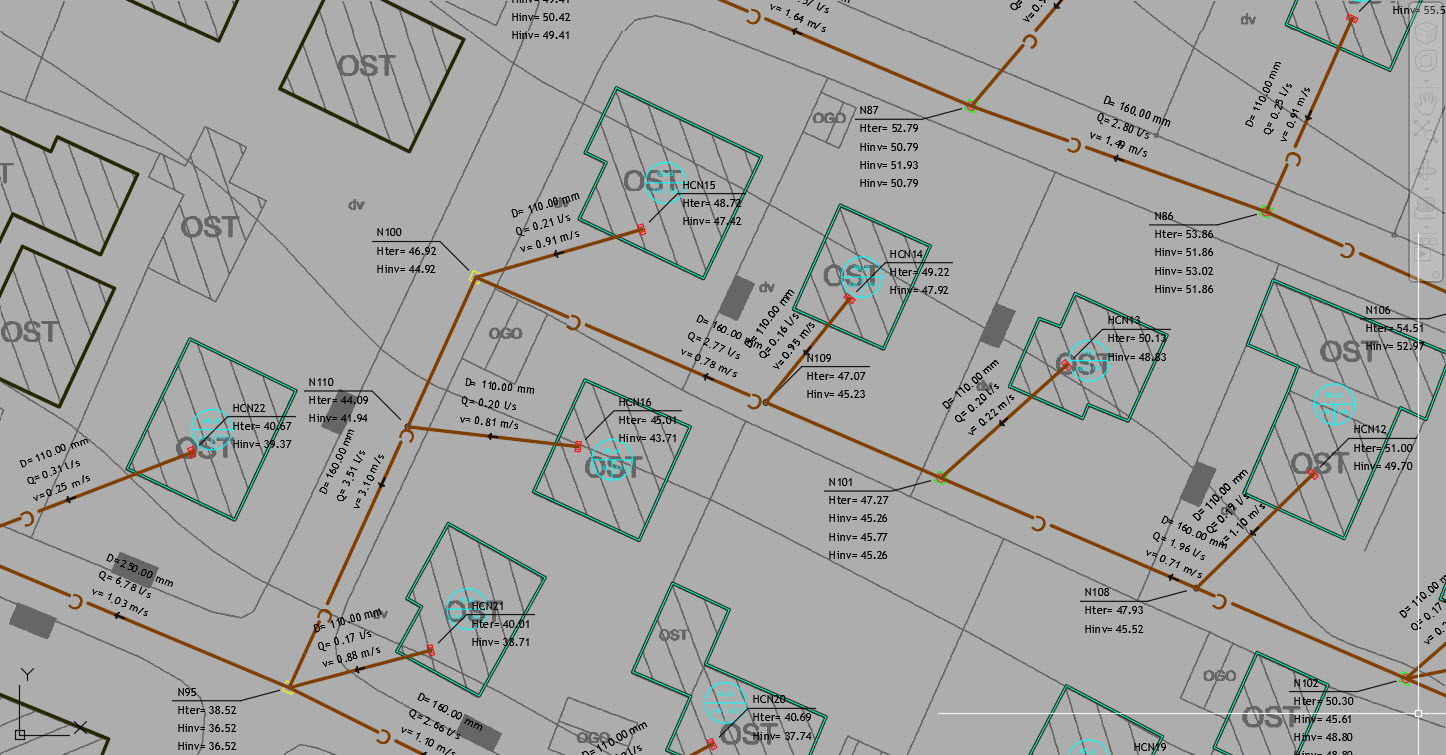

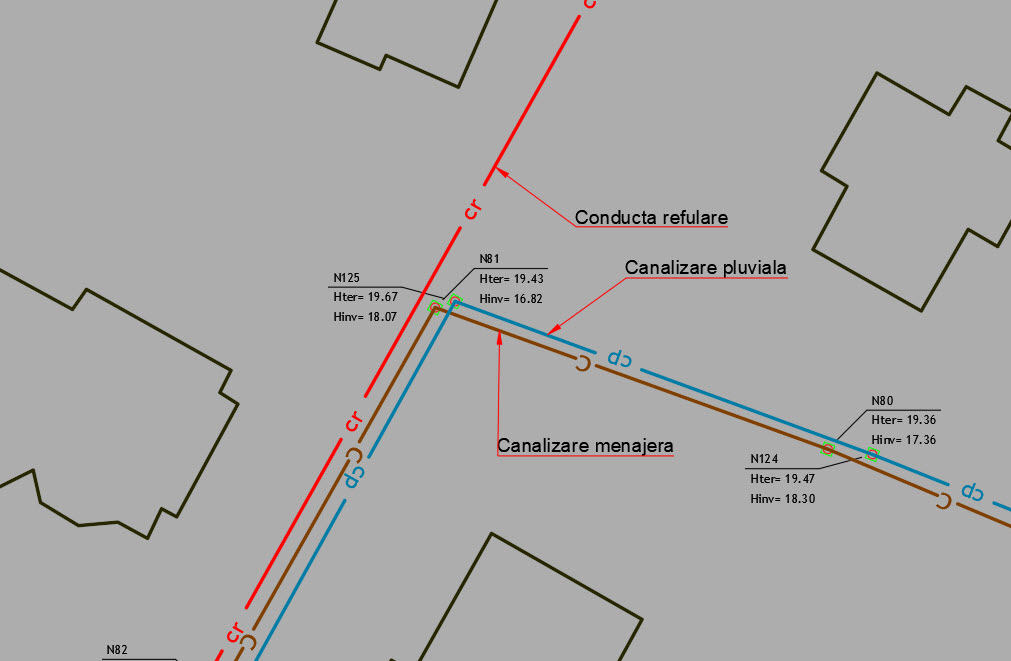

In cazul de mai sus, am prevazut o retea de canalizare menajera, o retea de refulare si o retea de canalizare pluviala.

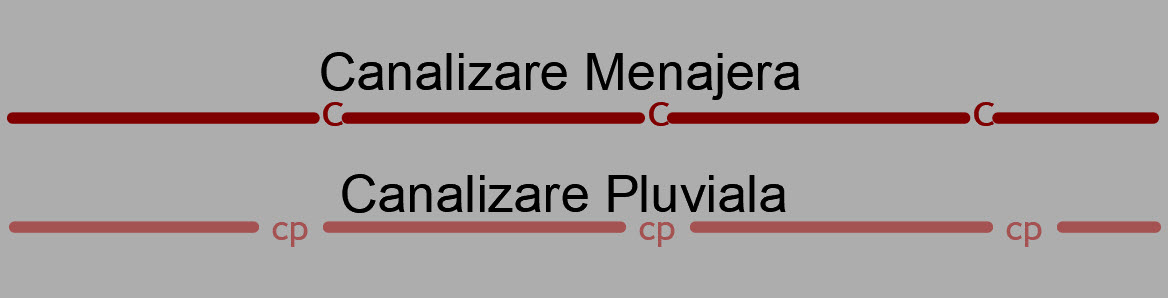

In acest caz se pot observa diferentele dintre tipurile de conducte, conform STAS 185/1-89.

Daca avem si un fisier de linii predefinite cu extensia „.lin” putem adauga acel fisier urmand calea de acces de mai jos, si implicit vom avea parte de tipurile de linii dorite.
Ex: C:\Users\(numele utilizatorului)\AppData\Roaming\Autodesk\C3D 2019\enu\Support

Pentru utilizatorii de Civil 3D, aveti C3D 2015/2016/2017/2018 etc.
Pentru utilizatorii de AutoCAD, aveti Autocad 2010/2011/2012 etc.

Etapele de mai sus pot fi parcurse si in cazul retelelor de alimentare cu apa.

Concluzie: Nu mai este necesar ca la final sa exportam planul de situatie in AutoCAD pentru a pune semnele si culorile conventionale corespunzatoare retelelor edilitare.
