Stalpisori „automati” in Autodesk Revit

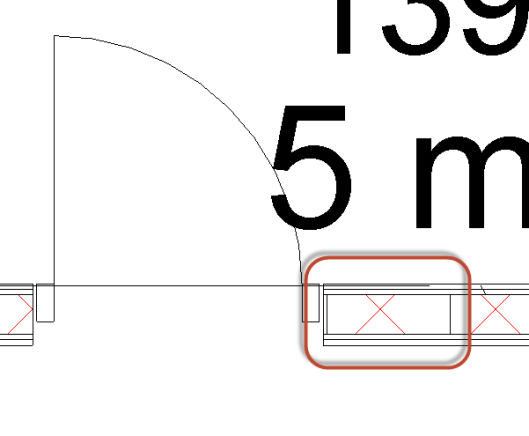

In general, stalpisorii pentru zidarie nu se dau ca atare in proiecte, dar uneori acest lucru este necesar.
In cadrul modului de lucru clasic, ar trebui sa cream mai multe tipuri de stalpi (b si h) astfel incat acestia sa se potriveasca pe componenta de zidarie a unui perete.
Insa, daca avem multe tipuri de pereti, cu grosimi diferite, ar scuti mult timp daca acesti stalpi ar lua automat grosimea miezului peretelui.
Acest lucru poate fi realizat prin crearea unei noi familii.
Se incepe de la template-ul Generic Model Wall Based.

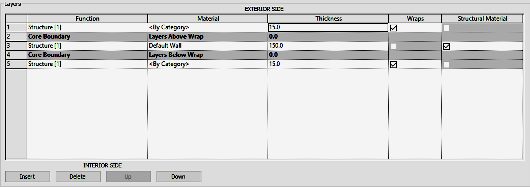

In peretele disponibil in familie, se adauga doua componente, precum in figura:

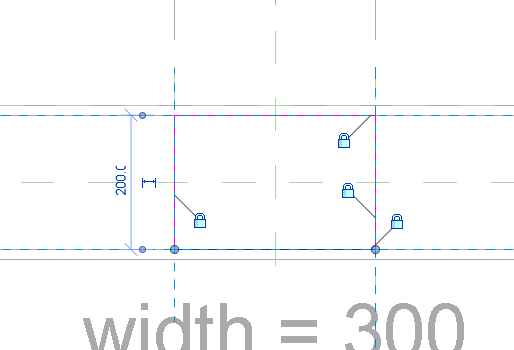

Extrudarea ce va reprezenta stalpul va fi “blocata” pe doua planuri de referinta pentru latime, iar pentru grosime pe limita dintre miezul peretelui si cele doua componente adaugate.

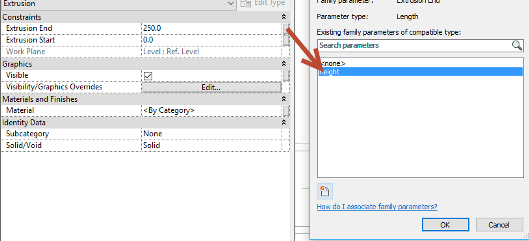

Vom face parametri pentru inaltimea stalpului si pentru latimea acestuia.

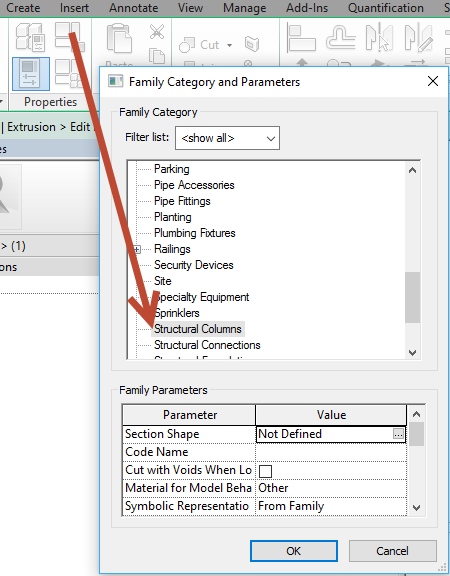

Ultimul pas va fi sa schimbam categoria familiei din Generic Model in Structural Column.

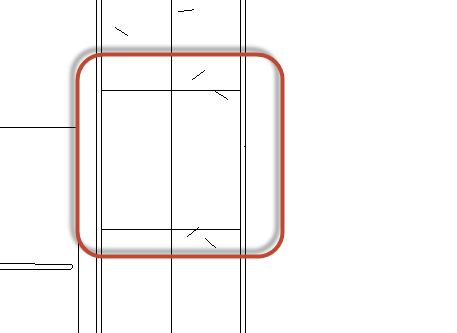

Atunci cand este incarcat in proiect, vom vedea ca stalpul se va ajusta la orice perete din mai multe component:
