Tablou matricial in Inventor

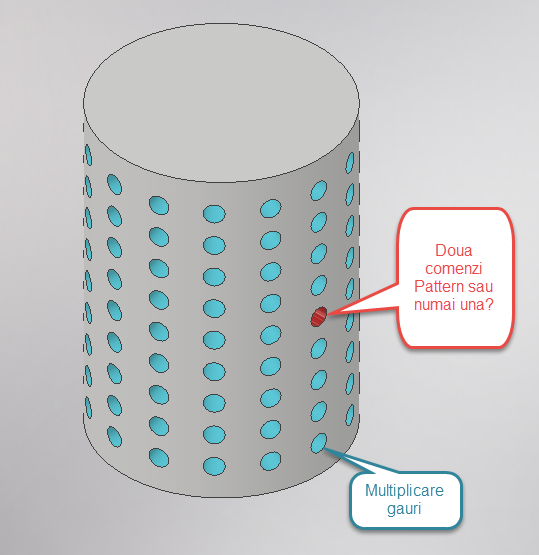

Intentia de modelare (tablou matricial) este reprezentata de obtinerea unui model cu gauri (orificii, filetate sau nu) care sa se distribuie in jurul unui cilindrului si pe fata acestuia.

pattern1

La prima vedere se pare ca avem nevoie de doua comenzi de multiplicare, un tablou circular (Circular Pattern) si unul matricial (Rectangular Pattern). Totusi rezultatul poate fi realizat numai cu o singura comanda, si anume un tablou matricial („dreptunghiular”).

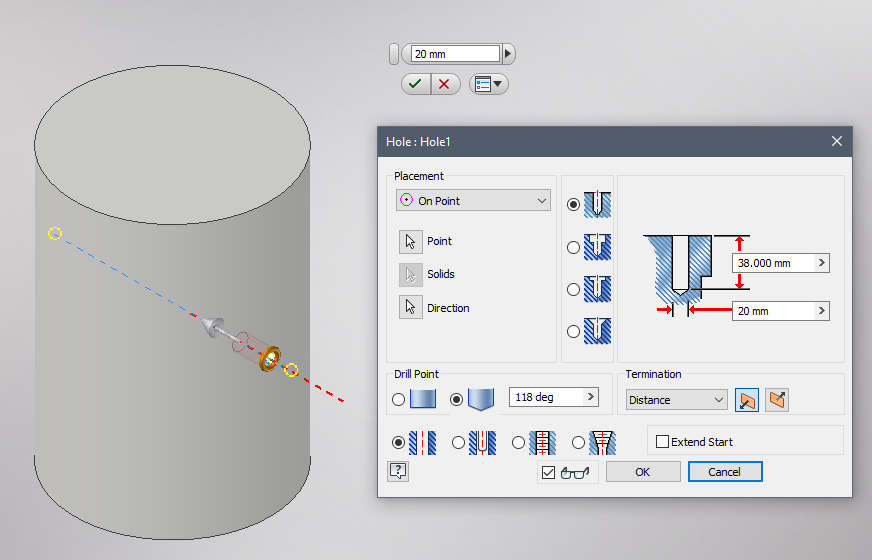

Dupa construirea cilindrului, se va realiza prima gaura, cea care va fi sursa de multiplicat.

hole1

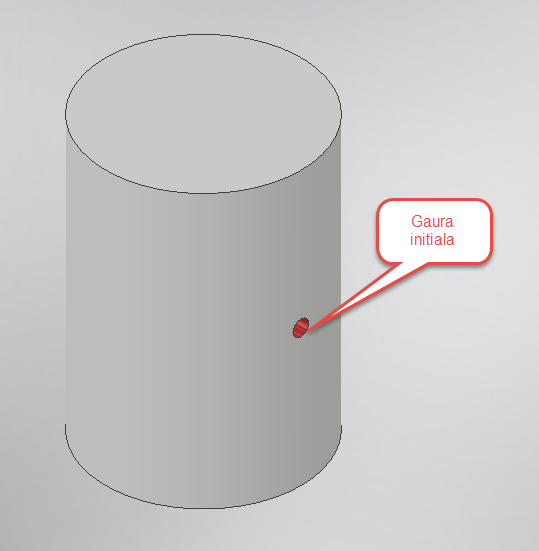

Apoi se va lansa comanda Rectangular Pattern.

pattern_hole

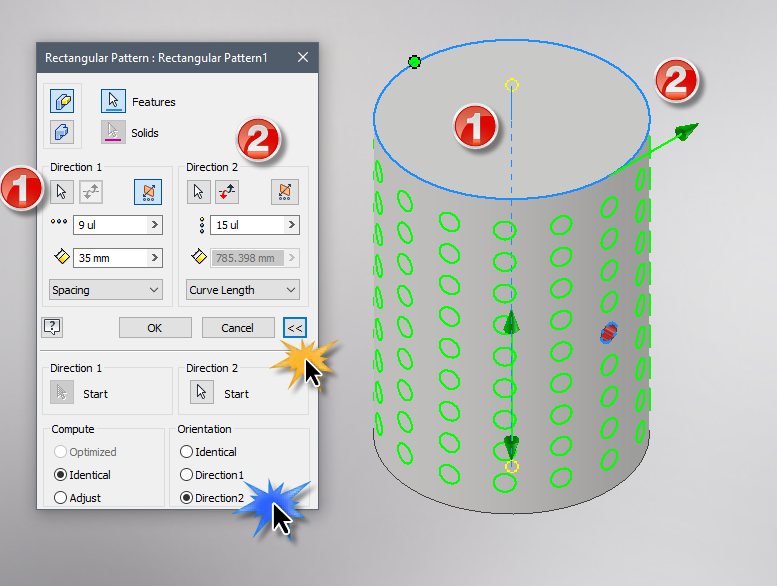

Pentru ca tabloul de elemente este definit de o curba mai complexa, vom extinde caseta de dialog prin butonul >> si vom muta punctul de start in pozitia potrivita, setand  Orientation pentru directia a doua la Direction 2.

pattern_command

Ca explicatie, Direction 1 defineste axa verticala, deci randurile, iar Direction 2 defineste curba (circumferinta sectiunii cilindrului, in acest caz). Sigur, cele doua elemente pot fi selectate si invers.
