Raportarea unghiurilor de racordare in retelele edilitare

Stim de la versiunile anterioare cum se poate trasa o retea de canalizare sau de distributie a apei sub un unghi impus in plan orizontal. Pozitionarea sectiunilor in plan vertical este in functie de cota radier conducta.

Aplicatia Urbano 9 include o functionalitate de raportare a unghiurilor sub care sunt racordate sectiunile in camine. Acest raport poate fi executat atat in plan orizontal, cat si in plan vertical.

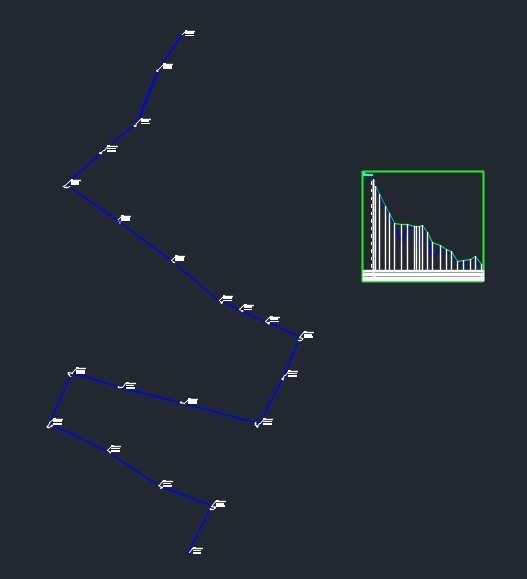

In exemplul de mai jos vom avea o retea simpla de distributie a apei pentru care vom genera un astfel de raport.

Raportarea unghiurilorde racordare in retelele edilitare

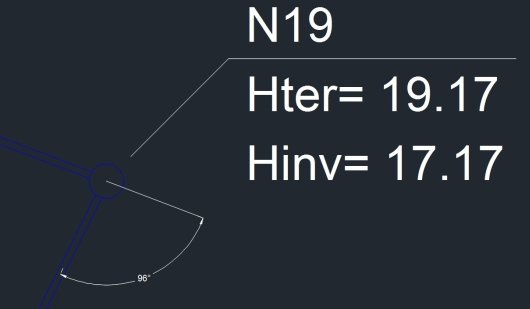

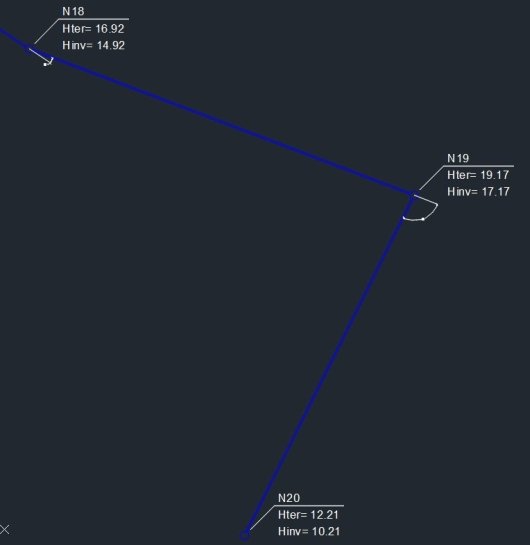

In planul de situatie avem atasate etichetele din care reies unghiurile de racordare.

Raportarea unghiurilorde racordare in retelele edilitare

Raportarea unghiurilor de racordare in retelele edilitare

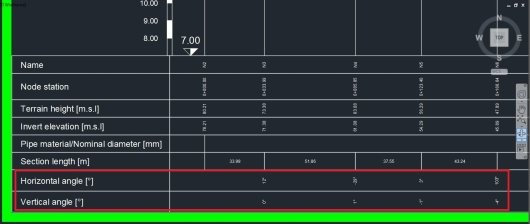

In profilul longitudinal gasim atat unghiurile din planul vertical, cat si din cel orizontal.

Raportarea unghiurilor de racordare in retelele edilitare

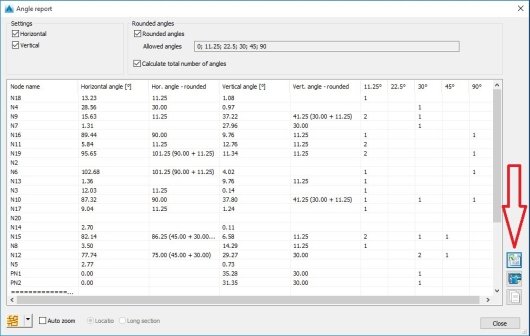

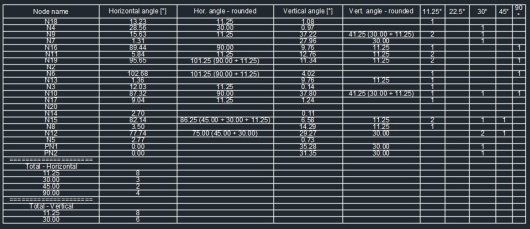

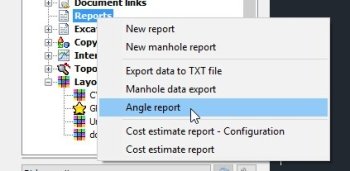

Mai departe vom genera un astfel de raport, pe care il vom afisa in spatiul de lucru.

Raportarea unghiurilor de racordare in retelele edilitare

Raportarea unghiurilor de racordare in retelele edilitare

Raportarea unghiurilor de racordare in retelele edilitare

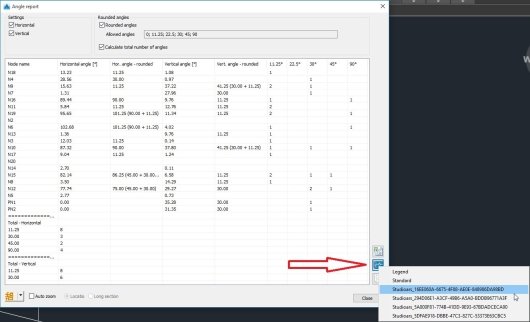

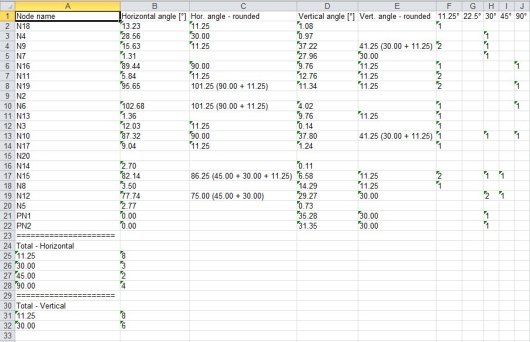

Acest raport poate fi exportat si in formatul *.xls
